115

, МПа
500 7
2
480

460
6
440 8 3

420
5
400 1

380 4

360
0 2 4 6 8 10 12 14 16
, %

a

1 2 3 4 5 6 7 8

b

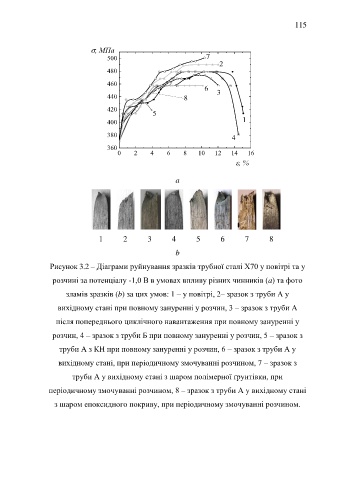

Рисунок 3.2 – Діаграми руйнування зразків трубної сталі Х70 у повітрі та у

розчині за потенціалу -1,0 В в умовах впливу різних чинників (a) та фото

зламів зразків (b) за цих умов: 1 – у повітрі, 2– зразок з труби А у
вихідному стані при повному зануренні у розчин, 3 – зразок з труби А

після попереднього циклічного навантаження при повному зануренні у
розчин, 4 – зразок з труби Б при повному зануренні у розчин, 5 – зразок з

труби А з КН при повному зануренні у розчин, 6 – зразок з труби А у
вихідному стані, при періодичному змочуванні розчином, 7 – зразок з

труби А у вихідному стані з шаром полімерної ґрунтівки, при

періодичному змочуванні розчином, 8 – зразок з труби А у вихідному стані

з шаром епоксидного покриву, при періодичному змочуванні розчином.
