Page 120 - DISS_NYRKOVA

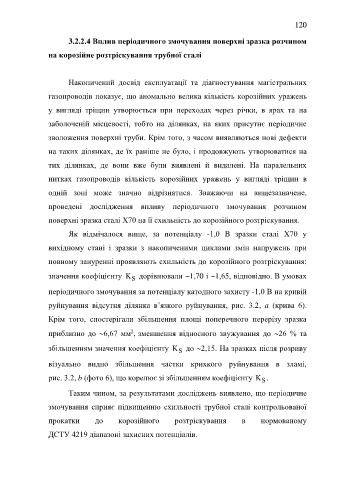

120

3.2.2.4 Вплив періодичного змочування поверхні зразка розчином

на корозійне розтріскування трубної сталі

Накопичений досвід експлуатації та діагностування магістральних

газопроводів показує, що аномально велика кількість корозійних уражень

у вигляді тріщин утворюється при переходах через річки, в ярах та на

заболоченій місцевості, тобто на ділянках, на яких присутнє періодичне

зволоження поверхні труби. Крім того, з часом виявляються нові дефекти

на таких ділянках, де їх раніше не було, і продовжують утворюватися на

тих ділянках, де вони вже були виявлені й видалені. На паралельних

нитках газопроводів кількість корозійних уражень у вигляді тріщин в

одній зоні може значно відрізнятися. Зважаючи на вищезазначене,

проведені дослідження впливу періодичного змочування розчином

поверхні зразка сталі Х70 на її схильність до корозійного розтріскування.

Як відмічалося вище, за потенціалу -1,0 В зразки сталі Х70 у

вихідному стані і зразки з накопиченими циклами змін напружень при

повному зануренні проявляють схильність до корозійного розтріскування:

значення коефіцієнту K дорівнювали 1,70 і 1,65, відповідно. В умовах
S
періодичного змочування за потенціалу катодного захисту -1,0 В на кривій

руйнування відсутня ділянка в’язкого руйнування, рис. 3.2, a (крива 6).

Крім того, спостерігали збільшення площі поперечного перерізу зразка

2
приблизно до 6,67 мм , зменшення відносного звужування до 26 % та
збільшенням значення коефіцієнту K до 2,15. На зразках після розриву
S

візуально видно збільшення частки крихкого руйнування в зламі,

рис. 3.2, b (фото 6), що корелює зі збільшенням коефіцієнту K .
S
Таким чином, за результатами досліджень виявлено, що періодичне

змочування сприяє підвищенню схильності трубної сталі контрольованої

прокатки до корозійного розтріскування в нормованому

ДСТУ 4219 діапазоні захисних потенціалів.
