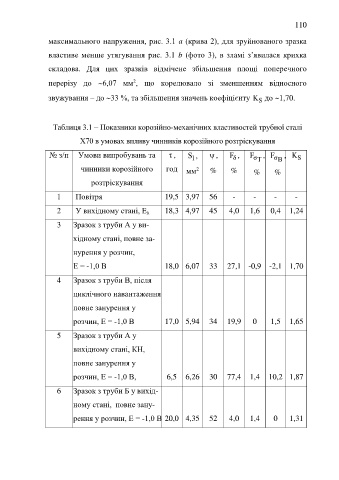

Page 110 - DISS_NYRKOVA

110

максимального напруження, рис. 3.1 а (крива 2), для зруйнованого зразка

властиве менше утягування рис. 3.1 b (фото 3), в зламі з’явилася крихка

складова. Для цих зразків відмічене збільшення площі поперечного

2
перерізу до 6,07 мм , що корелювало зі зменшенням відносного

звужування – до 33 %, та збільшення значень коефіцієнту K до 1,70.
S

Таблиця 3.1 – Показники корозійно-механічних властивостей трубної сталі

Х70 в умовах впливу чинників корозійного розтріскування

№ з/п Умови випробувань та τ , S , ψ , F , F σ T , F σ B , K
1
δ
S
чинники корозійного год мм % % % %
2
розтріскування

1 Повітря 19,5 3,97 56 - - - -

2 У вихідному стані, Е к 18,3 4,97 45 4,0 1,6 0,4 1,24

3 Зразок з труби А у ви-

хідному стані, повне за-

нурення у розчин,

Е = -1,0 В 18,0 6,07 33 27,1 -0,9 -2,1 1,70

4 Зразок з труби В, після

циклічного навантаження,
повне занурення у

розчин, Е = -1,0 В 17,0 5,94 34 19,9 0 1,5 1,65
5 Зразок з труби А у

вихідному стані, КН,

повне занурення у

розчин, Е = -1,0 В, 6,5 6,26 30 77,4 1,4 10,2 1,87

6 Зразок з труби Б у вихід-

ному стані, повне зану-

рення у розчин, Е = -1,0 В 20,0 4,35 52 4,0 1,4 0 1,31
