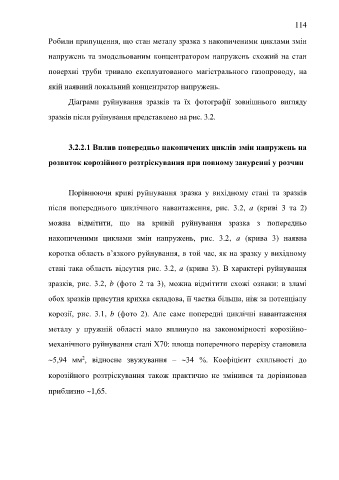

Page 114 - DISS_NYRKOVA

114

Робили припущення, що стан металу зразка з накопиченими циклами змін

напружень та змодельованим концентратором напружень схожий на стан

поверхні труби тривало експлуатованого магістрального газопроводу, на

якій наявний локальний концентратор напружень.

Діаграми руйнування зразків та їх фотографії зовнішнього вигляду

зразків після руйнування представлено на рис. 3.2.

3.2.2.1 Вплив попередньо накопичених циклів змін напружень на

розвиток корозійного розтріскування при повному зануренні у розчин

Порівнюючи криві руйнування зразка у вихідному стані та зразків

після попереднього циклічного навантаження, рис. 3.2, а (криві 3 та 2)

можна відмітити, що на кривій руйнування зразка з попередньо

накопиченими циклами змін напружень, рис. 3.2, а (крива 3) наявна

коротка область в’язкого руйнування, в той час, як на зразку у вихідному

стані така область відсутня рис. 3.2, а (крива 3). В характері руйнування

зразків, рис. 3.2, b (фото 2 та 3), можна відмітити схожі ознаки: в зламі

обох зразків присутня крихка складова, її частка більша, ніж за потенціалу

корозії, рис. 3.1, b (фото 2). Але саме попередні циклічні навантаження

металу у пружній області мало вплинуло на закономірності корозійно-

механічного руйнування сталі Х70: площа поперечного перерізу становила

2
5,94 мм , відносне звужування – 34 %. Коефіцієнт схильності до
корозійного розтріскування також практично не змінився та дорівнював

приблизно 1,65.
