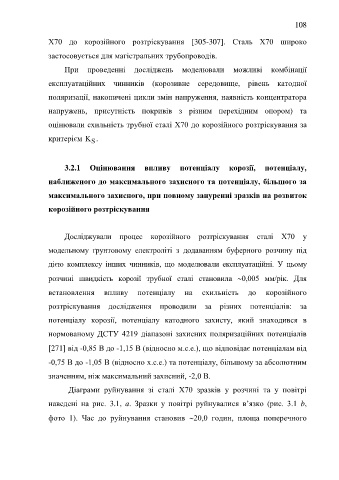

Page 108 - DISS_NYRKOVA

108

Х70 до корозійного розтріскування 305-307. Сталь Х70 широко

застосовується для магістральних трубопроводів.

При проведенні досліджень моделювали можливі комбінації

експлуатаційних чинників (корозивне середовище, рівень катодної

поляризації, накопичені цикли змін напруження, наявність концентратора

напружень, присутність покривів з різним перехідним опором) та

оцінювали схильність трубної сталі Х70 до корозійного розтріскування за

критерієм K .
S

3.2.1 Оцінювання впливу потенціалу корозії, потенціалу,

наближеного до максимального захисного та потенціалу, більшого за

максимального захисного, при повному зануренні зразків на розвиток

корозійного розтріскування

Досліджували процес корозійного розтріскування сталі Х70 у

модельному ґрунтовому електроліті з додаванням буферного розчину під

дією комплексу інших чинників, що моделювали експлуатаційні. У цьому

розчині швидкість корозії трубної сталі становила 0,005 мм/рік. Для

встановлення впливу потенціалу на схильність до корозійного

розтріскування дослідження проводили за різних потенціалів: за

потенціалу корозії, потенціалу катодного захисту, який знаходився в

нормованому ДСТУ 4219 діапазоні захисних поляризаційних потенціалів

271 від -0,85 В до -1,15 В (відносно м.с.е.), що відповідає потенціалам від

-0,75 В до -1,05 В (відносно х.с.е.) та потенціалу, більшому за абсолютним

значенням, ніж максимальний захисний, -2,0 В.
Діаграми руйнування зі сталі Х70 зразків у розчині та у повітрі

наведені на рис. 3.1, а. Зразки у повітрі руйнувалися в’язко (рис. 3.1 b,

фото 1). Час до руйнування становив 20,0 годин, площа поперечного
