85

другою причиною є флуктуація товщини рідинного прошарку (через наявність

нерівностей контактної поверхні і комбінацій системи кріплення

перетворювача). На ці факти вказують багато авторів [245, 247, 249].

Ультразвуковий імпульс, проходячи через границю розділу середовищ,

ділиться на два і більше окремих імпульсів, що інтерферують один з одним, як

показано на рис. 1.27. Коефіцієнт відбивання та проходження залежить від

акустичного імпедансу. За проходження імпульсу через шар контактної рідини

утворюються імпульси, спричинені багатократним відбиванням від границь

шару. Ці хвилі додаються і інтерферують. Результат інтерференції залежить від

різниці фаз між хвилями. Коли акустичні хвилі додаються в фазі, вони

підсилюються, а якщо в протифазі, то компенсують одне одну. Різниця фаз

визначається товщиною контактного шару. Тому спостерігається осциляція

а б в

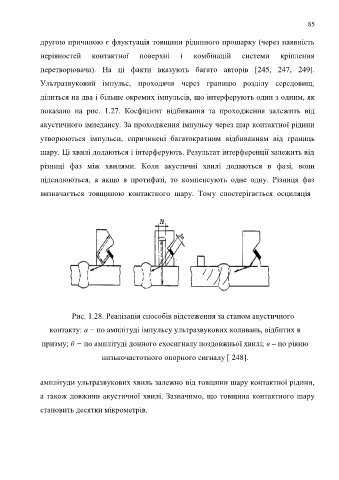

Рис. 1.28. Реалізація способів відстеження за станом акустичного

контакту: а − по амплітуді імпульсу ультразвукових коливань, відбитих в

призму; б − по амплітуді донного ехосигналу поздовжньої хвилі; в – по рівню

низькочастотного опорного сигналу [ 248].

амплітуди ультразвукових хвиль залежно від товщини шару контактної рідини,

а також довжини акустичної хвилі. Зазначимо, що товщина контактного шару

становить десятки мікрометрів.
