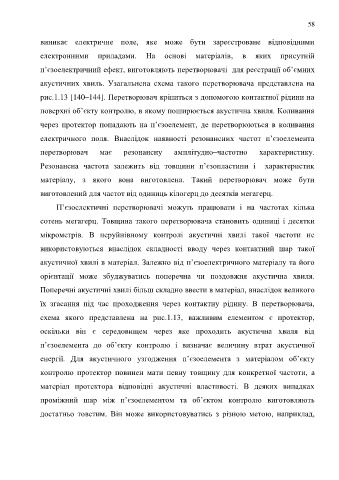

               виникає  електричне  поле,  яке  може  бути  зареєстроване  відповідними

               електронними  приладами.  На  основі  матеріалів,  в  яких  присутній

               п’єзоелектричний ефект, виготовляють перетворювачі  для реєстрації об’ємних

               акустичних  хвиль.  Узагальнена  схема  такого  перетворювача  представлена  на

               рис.1.13 [140–144]. Перетворювач кріпиться з допомогою контактної рідини на

               поверхні об’єкту контролю, в якому поширюється акустична хвиля. Коливання

               через  протектор  попадають  на  п’єзоелемент,  де  перетворюються  в  коливання

               електричного  поля.  Внаслідок  наявності  резонансних  частот  п’єзоелемента

               перетворювач         має     резонансну        амплітудно–частотно           характеристику.

               Резонансна  частота  залежить  від  товщини  п’єзопластини  і    характеристик

               матеріалу,  з  якого  вона  виготовлена.  Такий  перетворювач  може  бути

               виготовлений для частот від одиниць кілогерц до десятків мегагерц.

                     П’єзоелектичні  перетворювачі  можуть  працювати  і  на  частотах  кілька


               сотень  мегагерц.  Товщина  такого  перетворювача  становить  одиниці  і  десятки
               мікрометрів.  В  неруйнівному  контролі  акустичні  хвилі  такої  частоти  не


               використовуються  внаслідок  складності  вводу  через  контактний  шар  такої
               акустичної хвилі в матеріал. Залежно від п’єзоелектричного матеріалу та його


               орієнтації  може  збуджуватись  поперечна  чи  поздовжня  акустична  хвиля.
               Поперечні акустичні хвилі більш складно ввести в матеріал, внаслідок великого


               їх  згасання  під  час  проходження  через  контактну  рідину.  В  перетворювача,

               схема  якого  представлена  на  рис.1.13,  важливим  елементом  є  протектор,

               оскільки  він  є  середовищем  через  яке  проходить  акустична  хвиля  від

               п’єзоелемента  до  об’єкту  контролю  і  визначає  величину  втрат  акустичної

               енергії.  Для  акустичного  узгодження  п’єзоелемента  з  матеріалом  об’єкту

               контролю  протектор  повинен  мати  певну  товщину  для  конкретної  частоти,  а

               матеріал  протектора  відповідні  акустичні  властивості.  В  деяких  випадках

               проміжний  шар  між  п’єзоелементом  та  об’єктом  контролю  виготовляють

               достатньо  товстим.  Він  може  використовуватись  з  різною  метою,  наприклад,
