Page 47 - ДисМокрий21
P. 47

47

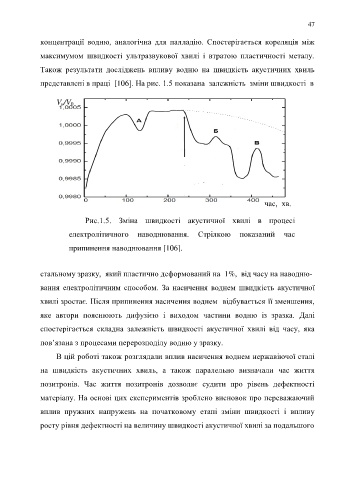

               концентрації  водню,  аналогічна  для  палладію.  Спостерігається  кореляція  між

               максимумом  швидкості  ультразвукової  хвилі  і  втратою  пластичності  металу.

               Також  результати  досліджень  впливу  водню  на  швидкість  акустичних  хвиль

               представлені в праці  [106]. На рис. 1.5 показана  залежність  зміни швидкості  в


                     V н/V   0





















                                                                                              час,  хв.

                               Рис.1.5.  Зміна  швидкості  акустичної  хвилі  в  процесі

                         електролітичного  наводнювання.  Стрілкою  показаний  час

                         припинення наводнювання [106].



               стальному зразку,  який пластично деформований на  1%,  від часу на наводню-

               вання  електролітичним  способом.  За  насичення  воднем  швидкість  акустичної

               хвилі зростає. Після припинення насичення воднем  відбувається її зменшення,

               яке  автори  пояснюють  дифузією  і  виходом  частини  водню  із  зразка.  Далі

               спостерігається  складна  залежність  швидкості  акустичної  хвилі  від  часу,  яка

               пов’язана з процесами перерозподілу водню у зразку.

                     В цій роботі також розглядали вплив насичення воднем нержавіючої сталі

               на  швидкість  акустичних  хвиль,  а  також  паралельно  визначали  час  життя

               позитронів.  Час  життя  позитронів  дозволяє  судити  про  рівень  дефектності

               матеріалу. На основі цих експериментів зроблено висновок про переважаючий

               вплив  пружних  напружень  на  початковому  етапі  зміни  швидкості  і  впливу

               росту рівня дефектності на величину швидкості акустичної хвилі за подальшого
   42   43   44   45   46   47   48   49   50   51   52
