46

катодного наводнювання металу після проходження через електролізер

електричного заряду 14 кКл швидкість поширення поздовжньої хвилі у стрижні

зросла на 5 м/с, що відповідає збільшенню величини модуля Юнґа на 0,18%.

Для досліджень використовували зразок довжиною 2 м. На рис. 1.3 показано

загальний вигляд вимірювальної установки.

В праці [105] вивчали вплив наводнювання на зміну швидкості поверхне-

вих акустичних хвиль у титані. Використовували автоциркулярний метод

вимірювання швидкості акустичних хвиль. Вихідні зразки піддавали відпалу

протягом 1 год за температури 750 °С з наступним охолодженням в печі, після

чого насичували воднем по методу Сівертса. Інтегральну кількість водню

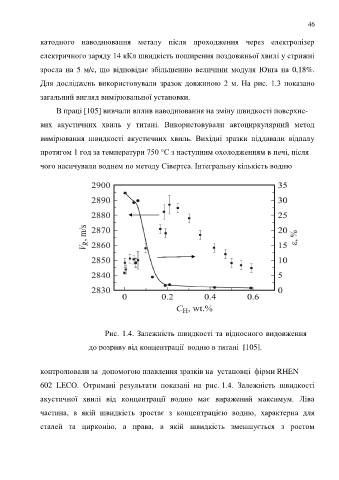

Рис. 1.4. Залежність швидкості та відносного видовження

до розриву від концентрації водню в титані [105].

контролювали за допомогою плавлення зразків на установці фірми RHEN

602 LECO. Отримані результати показані на рис. 1.4. Залежність швидкості
акустичної хвилі від концентрації водню має виражений максимум. Ліва

частина, в якій швидкість зростає з концентрацією водню, характерна для
сталей та цирконію, а права, в якій швидкість зменшується з ростом
