Page 52 - ДисМокрий21

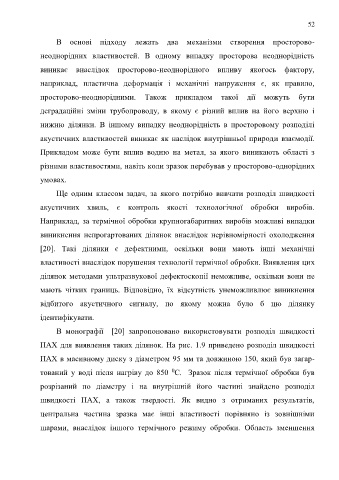

52

В основі підходу лежать два механізми створення просторово-

неоднорідних властивостей. В одному випадку просторова неоднорідність

виникає внаслідок просторово-неоднорідного впливу якогось фактору,

наприклад, пластична деформація і механічні напруження є, як правило,

просторово-неоднорідними. Також прикладом такої дії можуть бути

деградаційні зміни трубопроводу, в якому є різний вплив на його верхню і

нижню ділянки. В іншому випадку неоднорідність в просторовому розподілі

акустичних властивостей виникає як наслідок внутрішньої природи взаємодії.

Прикладом може бути вплив водню на метал, за якого виникають області з

різними властивостями, навіть коли зразок перебував у просторово-однорідних

умовах.

Ще одним классом задач, за якого потрібно вивчати розподіл швидкості

акустичних хвиль, є контроль якості технологічної обробки виробів.

Наприклад, за термічної обробки крупногабаритних виробів можливі випадки
виникнення непрогартованих ділянок внаслідок нерівномірності охолодження

[20]. Такі ділянки є дефектними, оскільки вони мають інші механічні
властивості внаслідок порушення технології термічної обробки. Виявлення цих

ділянок методами ультразвукової дефектоскопії неможливе, оскільки вони не
мають чітких границь. Відповідно, їх відсутність унеможливлює виникнення

відбитого акустичного сигналу, по якому можна було б цю ділянку

ідентифікувати.

В монографії [20] запропоновано використовувати розподіл швидкості

ПАХ для виявлення таких ділянок. На рис. 1.9 приведено розподіл швидкості

ПАХ в масивному диску з діаметром 95 мм та довжиною 150, який був загар-

тований у воді після нагріву до 850 С. Зразок після термічної обробки був
0
розрізаний по діаметру і на внутрішній його частині знайдено розподіл

швидкості ПАХ, а також твердості. Як видно з отриманих результатів,

центральна частина зразка має інші властивості порівняно із зовнішніми

шарами, внаслідок іншого термічного режиму обробки. Область зменшення
