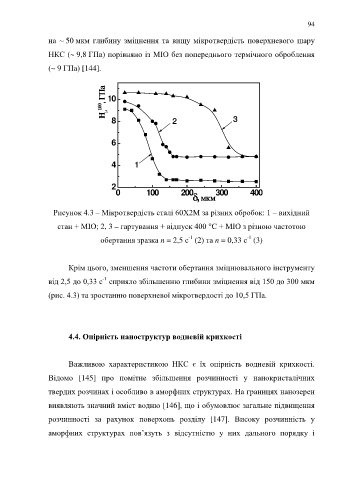

Page 94 - Dys

94

на ~ 50 мкм глибину зміцнення та вищу мікротвердість поверхневого шару

НКС (~ 9,8 ГПа) порівняно із МІО без попереднього термічного оброблення

(~ 9 ГПа) [144].

100 , ГПа 10

H µ
8 2 3

6

4 1

2
0 100 200 δ, мкм 300 400

Рисунок 4.3 – Мікротвердість сталі 60Х2М за різних обробок: 1 – вихідний

стан + МІО; 2, 3 – гартування + відпуск 400 °С + МІО з різною частотою

-1
-1
обертання зразка n = 2,5 с (2) та n = 0,33 с (3)

Крім цього, зменшення частоти обертання зміцнювального інструменту
-1
від 2,5 до 0,33 с сприяло збільшенню глибини зміцнення від 150 до 300 мкм

(рис. 4.3) та зростанню поверхневої мікротвердості до 10,5 ГПа.

4.4. Опірність наноструктур водневій крихкості

Важливою характеристикою НКС є їх опірність водневій крихкості.

Відомо [145] про помітне збільшення розчинності у нанокристалічних

твердих розчинах і особливо в аморфних структурах. На границях нанозерен

виявляють значний вміст водню [146], що і обумовлює загальне підвищення

розчинності за рахунок поверхонь розділу [147]. Високу розчинність у

аморфних структурах пов’язуть з відсутністю у них дального порядку і
