Page 5 - Dys
P. 5

5

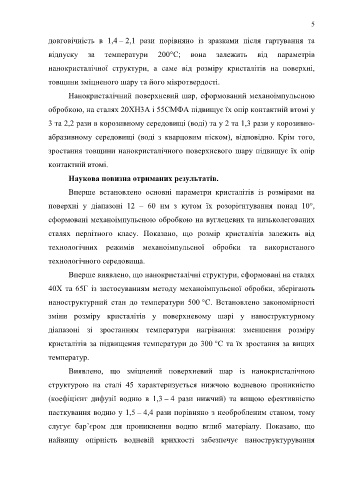

                  довговічність  в  1,4 – 2,1  рази  порівняно  із  зразками  після  гартування  та

                  відпуску      за    температури  200°С;           вона     залежить      від  параметрів

                  нанокристалічної  структури,  а  саме  від  розміру  кристалітів  на  поверхні,

                  товщини зміцненого шару та його мікротвердості.

                         Нанокристалічний поверхневий шар, сформований механоімпульсною

                  обробкою, на сталях 20ХН3А і 55СМФА підвищує їх опір контактній втомі у

                  3 та 2,2 рази в корозивному середовищі (воді) та у 2 та 1,3 рази у корозивно-

                  абразивному  середовищі  (воді  з  кварцовим  піском),  відповідно.  Крім  того,

                  зростання товщини нанокристалічного поверхневого шару підвищує їх опір

                  контактній втомі.

                         Наукова новизна отриманих результатів.

                         Вперше  встановлено  основні  параметри  кристалітів  із  розмірами  на

                  поверхні  у  діапазоні  12  –  60  нм  з  кутом  їх  розорієнтування  понад  10°,

                  сформовані механоімпульсною обробкою на вуглецевих та низьколегованих

                  сталях  перлітного  класу.  Показано,  що  розмір  кристалітів  залежить  від

                  технологічних  режимів  механоімпульсної  обробки  та  використаного

                  технологічного середовища.

                         Вперше виявлено, що нанокристалічні структури, сформовані на сталях

                  40Х та 65Г із застосуванням методу механоімпульсної обробки, зберігають

                  наноструктурний  стан  до  температури  500 °С.  Встановлено  закономірності

                  зміни  розміру  кристалітів  у  поверхневому  шарі  у  наноструктурному

                  діапазоні  зі  зростанням  температури  нагрівання:  зменшення  розміру

                  кристалітів за підвищення температури до 300 °С та їх зростання за вищих

                  температур.

                         Виявлено,  що  зміцнений  поверхневий  шар  із  нанокристалічною

                  структурою  на  сталі  45  характеризується  нижчою  водневою  проникністю

                  (коефіцієнт  дифузії  водню  в  1,3 – 4  рази  нижчий)  та  вищою  ефективністю

                  пасткування водню у 1,5 – 4,4 рази порівняно з необробленим станом, тому

                  слугує  бар’єром  для  проникнення  водню  вглиб  матеріалу.  Показано,  що

                  найвищу  опірність  водневій  крихкості  забезпечує  наноструктурування
   1   2   3   4   5   6   7   8   9   10
