Page 2 - Dys

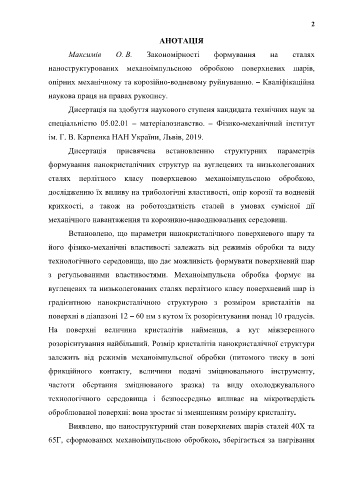

2

АНОТАЦІЯ

Максимів О. В. Закономірності формування на сталях

наноструктурованих механоімпульсною обробкою поверхневих шарів,

опірних механічному та корозійно-водневому руйнуванню. – Кваліфікаційна

наукова праця на правах рукопису.

Дисертація на здобуття наукового ступеня кандидата технічних наук за

спеціальністю 05.02.01 – матеріалознавство. – Фізико-механічний інститут

ім. Г. В. Карпенка НАН України, Львів, 2019.

Дисертація присвячена встановленню структурних параметрів

формування нанокристалічних структур на вуглецевих та низьколегованих

сталях перлітного класу поверхневою механоімпульсною обробкою,

дослідженню їх впливу на трибологічні властивості, опір корозії та водневій

крихкості, а також на роботоздатність сталей в умовах сумісної дії

механічного навантаження та корозивно-наводнювальних середовищ.

Встановлено, що параметри нанокристалічного поверхневого шару та

його фізико-механічні властивості залежать від режимів обробки та виду

технологічного середовища, що дає можливість формувати поверхневий шар

з регульованими властивостями. Механоімпульсна обробка формує на

вуглецевих та низьколегованих сталях перлітного класу поверхневий шар із

градієнтною нанокристалічною структурою з розміром кристалітів на

поверхні в діапазоні 12 – 60 нм з кутом їх розорієнтування понад 10 градусів.

На поверхні величина кристалітів найменша, а кут міжзеренного

розорієнтування найбільший. Розмір кристалітів нанокристалічної структури

залежить від режимів механоімпульсної обробки (питомого тиску в зоні

фрикційного контакту, величини подачі зміцнювального інструменту,

частоти обертання зміцнюваного зразка) та виду охолоджувального

технологічного середовища і безпосередньо впливає на мікротвердість

оброблюваної поверхні: вона зростає зі зменшенням розміру кристаліту.

Виявлено, що наноструктурний стан поверхневих шарів сталей 40Х та

65Г, сформованмх механоімпульсною обробкою, зберігається за нагрівання
