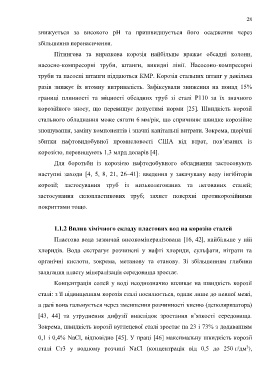

Page 28 - Dys
P. 28
28
знижується за високого рН та пришвидшується його осадження через
збільшення перенасичення.
Пітингова та виразкова корозія найбільше вражає обсадні колони,
насосно-компресорні труби, штанги, викидні лінії. Насосоно-компресорні
труби та насосні штанги піддаються КМР. Корозія стальних штанг у декілька
разів знижує їх втомну витривалість. Зафіксували зниження на понад 15%
границі плинності та міцності обсадних труб зі сталі Р110 за їх значного
корозійного зносу, що перевищує допустимі норми [25]. Швидкість корозії
стального обладнання може сягати 6 мм/рік, що спричиняє швидке корозійне
зношування, заміну компонентів і значні капітальні витрати. Зокрема, щорічні
збитки нафтовидобувної промисловості США від втрат, пов’язаних із
корозією, перевищують 1,3 млрд доларів [4].
Для боротьби із корозією нафтодобувного обладнання застосовують
наступні заходи [4, 5, 8, 21, 26–41]: введення у закачувану воду інгібіторів
корозії; застосування труб із низьколегованих та легованих сталей;
застосування склопластикових труб; захист поверхні протикорозійними
покриттями тощо.
1.1.2 Вплив хімічного складу пластових вод на корозію сталей
Пластова вода зазвичай високомінералізована [16, 42], найбільше у ній
хлоридів. Вода екстрагує розчинені у нафті хлориди, сульфати, нітрати та
органічні кислоти, зокрема, метанову та етанову. Зі збільшенням глибини
залягання пласту мінералізація середовища зростає.
Концентрація солей у воді неоднозначно впливає на швидкість корозії
сталі: з її підвищенням корозія сталі посилюється, однак лише до певної межі,
а далі вона гальмується через зменшення розчинності кисню (деполяризатора)
[43, 44] та утруднення дифузії внаслідок зростання в’язкості середовища.
Зокрема, швидкість корозії вуглецевої сталі зростає на 23 і 73% з додаванням
0,1 і 0,4% NaCl, відповідно [45]. У праці [46] максимальну швидкість корозії
3
сталі Ст3 у водному розчині NaCl (концентрація від 0,5 до 250 г/дм ),
