Page 72 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ
P. 72
72

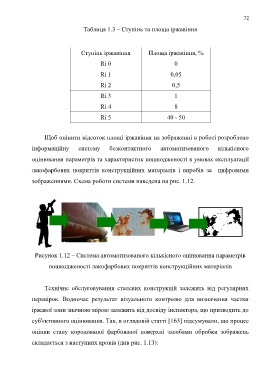

Таблиця 1.3 – Ступінь та площа іржавіння
Ступінь іржавіння Площа іржавіння, %
Ri 0 0
Ri 1 0,05
Ri 2 0,5
Ri 3 1
Ri 4 8
Ri 5 40 - 50
Щоб оцінити відсоток площі іржавіння на зображенні в роботі розроблено
інформаційну систему безконтактного автоматизованого кількісного
оцінювання параметрів та характеристик пошкодженості в умовах експлуатації
лакофарбових покриттів конструкційних матеріалів і виробів за цифровими
зображеннями. Схема роботи системи наведена на рис. 1.12.
Рисунок 1.12 ‒ Система автоматизованого кількісного оцінювання параметрів
пошкодженості лакофарбових покриттів конструкційних матеріалів
Технічне обслуговування сталевих конструкцій залежить від регулярних
перевірок. Водночас результат візуального контролю для визначення частки
іржавої зони значною мірою залежить від досвіду інспектора, що призводить до
суб'єктивного оцінювання. Так, в оглядовій статті [163] підсумували, що процес
оцінки стану кородованої фарбованої поверхні засобами обробки зображень
складається з наступних кроків (див рис. 1.13):
