Page 73 - dysertaciyahrynenko

73

б)

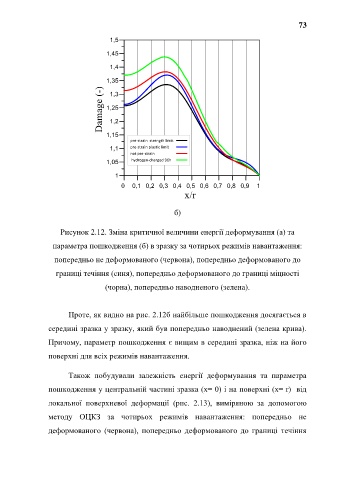

Рисунок 2.12. Зміна критичної величини енергії деформування (а) та

параметра пошкодження (б) в зразку за чотирьох режимів навантаження:

попередньо не деформованого (червона), попередньо деформованого до

границі течіння (синя), попередньо деформованого до границі міцності

(чорна), попередньо наводненого (зелена).

Проте, як видно на рис. 2.12б найбільше пошкодження досягається в

середині зразка у зразку, який був попередньо наводнений (зелена крива).

Причому, параметр пошкодження є вищим в середині зразка, ніж на його

поверхні для всіх режимів навантаження.

Також побудували залежність енергії деформування та параметра

пошкодження у центральній частині зразка (x= 0) і на поверхні (x= r) від

локальної поверхневої деформації (рис. 2.13), виміряною за допомогою

методу ОЦКЗ за чотирьох режимів навантаження: попередньо не

деформованого (червона), попередньо деформованого до границі течіння
