68
в)

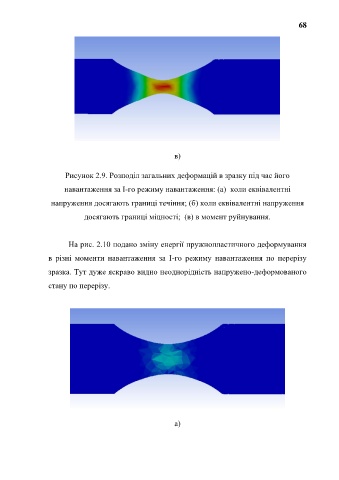

Рисунок 2.9. Розподіл загальних деформацій в зразку під час його
навантаження за І-го режиму навантаження: (а) коли еквівалентні
напруження досягають границі течіння; (б) коли еквівалентні напруження
досягають границі міцності; (в) в момент руйнування.
На рис. 2.10 подано зміну енергії пружнопластичного деформування
в різні моменти навантаження за І-го режиму навантаження по перерізу
зразка. Тут дуже яскраво видно неоднорідність напружено-деформованого
стану по перерізу.
а)
