Page 102 - dysertaciyahembara

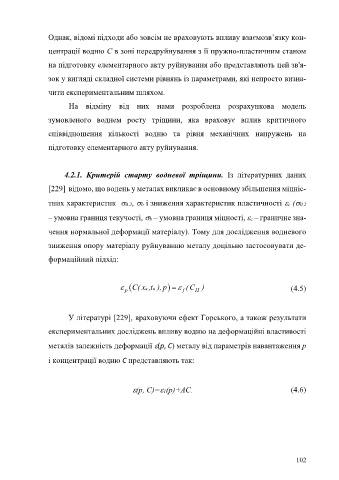

Однак, відомі підходи або зовсім не враховують впливу взаємозв’язку кон-

центрації водню C в зоні передруйнування з її пружно-пластичним станом

на підготовку елементарного акту руйнування або представляють цей зв'я-

зок у вигляді складної системи рівнянь із параметрами, які непросто визна-

чити експериментальним шляхом.

На відміну від них нами розроблена розрахункова модель

зумовленого воднем росту тріщини, яка враховує вплив критичного

співвідношення кількості водню та рівня механічних напружень на

підготовку елементарного акту руйнування.

4.2.1. Критерій старту водневої тріщини. Із літературних даних

[229] відомо, що водень у металах викликає в основному збільшення міцніс-

тних характеристик 0.2, b і зниження характеристик пластичності c (0.2

– умовна границя текучості, b – умовна границя міцності, c – граничне зна-

чення нормальної деформації матеріалу). Тому для дослідження водневого

зниження опору матеріалу руйнуванню металу доцільно застосовувати де-

формаційний підхід:

 p C( x ,t ),p   f (C ) (4.5)
* *
H

У літературі [229], враховуючи ефект Горського, а також результати

експериментальних досліджень впливу водню на деформаційні властивості

металів залежність деформації (p, C) металу від параметрів навантаження p

і концентрації водню C представляють так:

(p, C)=1(p)+AC. (4.6)

102
