Page 102 - дисертація головей3-converted

103

Таблиця 5.5

Схильність сталі 45 до корозійного розтріскування

Час до руйнування  рп /  рс *
Середовище Структура  р, хв

Ферит-перліт 179 -
Сорбіт 101 -
Повітря
Троостит 125 -

Мартенсит 115 -
Ферит-перліт 57 3,1
Сорбіт 72 1,4
NACE
Троостит 37 3,4

Мартенсит 28 4,1
* рп та  рс час до руйнування у повітрі та NACE, відповідно.

Ці дані корелюють з характером корозійних пошкоджень у розчині

NACE. Корозія сталі 45 незалежно від структури носить виразковий характер

(рис 5.16). На сталі із структурами ферито-перліту і сорбіту кількість

корозійних виразок найменша і їх дно має більший радіус заокруглення. Крім

того, сталь 45 зі структурою сорбіту у сірководневому середовищі поглинає

менше водню, ніж троостит та мартенсит [122]. Тому її можна вважати

найбільш придатною для використання у сірководневих середовищах.

а б в г

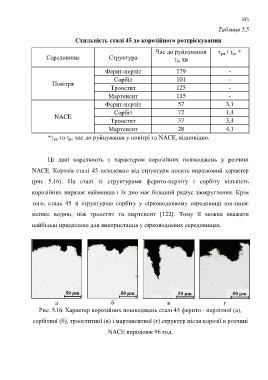

Рис. 5.16. Характер корозійних пошкоджень сталі 45 ферито - перлітної (а),

сорбітної (б), трооститної (в) і мартенситної (г) структур після корозії в розчині

NACE впродовж 96 год.
