Page 107 - дисертація головей3-converted

108

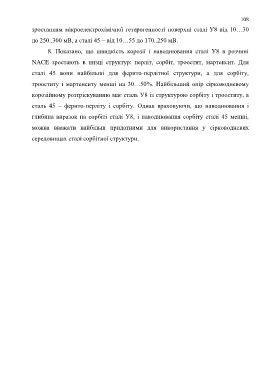

зростанням мікроелектрохімічної гетерогенності поверхні сталі У8 від 10…30

до 250..300 мВ, а сталі 45 – від 10…55 до 170..250 мВ.

8. Показано, що швидкість корозії і наводнювання сталі У8 в розчині

NACE зростають в низці структур: перліт, сорбіт, троостит, мартенсит. Для

сталі 45 вони найбільші для ферито-перлітної структури, а для сорбіту,

трооститу і мартенситу менші на 30…50%. Найбільший опір сірководневому

корозійному розтріскуванню має сталь У8 із структурою сорбіту і трооститу, а

сталь 45 – ферито-перліту і сорбіту. Однак враховуючи, що наводнювання і

глибина виразок на сорбіті сталі У8, і наводнювання сорбіту сталі 45 менші,

можна вважати найбільш придатними для використання у сірководневих

середовищах сталі сорбітної структури.
