Page 99 - дисертація головей3-converted

100

Внаслідок корозії на поверхні сталей формується сульфідвмісна плівка,

яка складається з великої кількості мікрогальванопар, що сприяє локальному

анодному розчиненню матеріалів. На активність мікрогальванопар впливають

структурні складові сталей із різними електрохімічними властивостями.

Підвищення мікроелектрохімічної гетерогенності поверхні сталей є

передумовою розвитку виразкової корозії. Тому визначали мікроелектрохімічні

властивості сталі після корозії у розчині NACE. Значення мікроелектрохімічної

гетерогенності поверхні сталі 45 різної структури змінюються несуттєво і

становлять для ферито-перліту – 20…55 мВ, сорбіту – 15…30 мВ, трооститу –

18…35 мВ, а для мартенситу – 15…30 мВ (рис. 5.13, табл. 5.4). Найбільша

мікроелектрохімічна гетерогенність поверхні сталі 45 з ферито-перлітною

структурою пояснюється її двофазністю структури і найбільшим зерном [121].

а б

в г

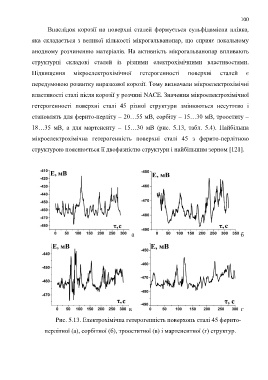

Рис. 5.13. Електрохімічна гетерогенність поверхонь сталі 45 ферито-

перлітної (а), сорбітної (б), трооститної (в) і мартенситної (г) структур.
