Page 100 - дисертація головей3-converted

101

Після корозії сталі 45 в розчині NACE її мікроелектрохімічна

гетерогенність зростає (рис.5.14): у ферито-перліту – удвічі, сорбіту і

мартенситу в 2,0…5,5 разів, а трооститу – в 7,0 разів, що вказує на значне

пошкодження поверхні і виникнення ділянок локальної корозії, проте менше,

ніж у сталі У8. Значення локальних потенціалів на сталі 45 нижчі, ніж сталі У8,
що свідчить про формування на сталі 45 більш суцільної сульфідвмісної плівки.

а б

в г

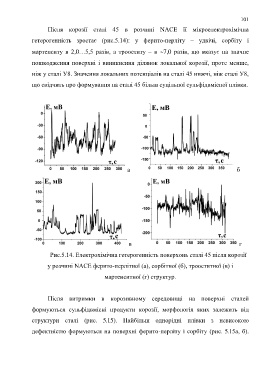

Рис.5.14. Електрохімічна гетерогенність поверхонь сталі 45 після корозії

у розчині NACE ферито-перлітної (а), сорбітної (б), трооститної (в) і

мартенситної (г) структур.

Після витримки в корозивному середовищі на поверхні сталей

формуються сульфідвмісні продукти корозії, морфологія яких залежить від

структури сталі (рис. 5.15). Найбільш однорідні плівки з невисокою

дефектністю формуються на поверхні ферито-перліту і сорбіту (рис. 5.15а, б).
