Page 6 - дисертація Головчук
P. 6
6

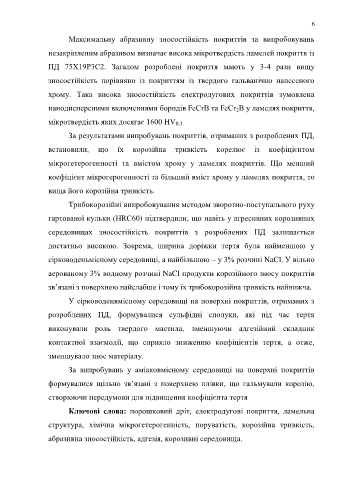

Максимальну абразивну зносостійкість покриттів за випробовувань
незакріпленим абразивом визначає висока мікротвердість ламелей покриття із
ПД 75Х19Р3С2. Загалом розроблені покриття мають у 3-4 рази вищу
зносостійкість порівняно із покриттям із твердого гальванічно нанесеного
хрому. Така висока зносостійкість електродугових покриттів зумовлена
нанодисперсними включеннями боридів FeCrB та FeCr 2B у ламелях покриття,
мікротвердість яких досягає 1600 HV 0,3
За результатами випробувань покриттів, отриманих з розроблених ПД,
встановили, що їх корозійна тривкість корелює із коефіцієнтом
мікрогетерогенності та вмістом хрому у ламелях покриттів. Що менший
коефіцієнт мікрогерогенності та більший вміст хрому у ламелях покриття, то
вища його корозійна тривкість.
Трибокорозійні випробовування методом зворотно-поступального руху
гартованої кульки (HRC60) підтвердили, що навіть у агресивних корозивних
середовищах зносостійкість покриттів з розроблених ПД залишається
достатньо високою. Зокрема, ширина доріжки тертя була найменшою у
сірководеньмісному середовищі, а найбільшою – у 3% розчині NaCl. У вільно
аерованому 3% водному розчині NaCl продукти корозійного зносу покриттів
зв’язані з поверхнею найслабше і тому їх трибокорозійна тривкість найнижча.
У сірководенвмісному середовищі на поверхні покриттів, отриманих з
розроблених ПД, формувалися сульфідні сполуки, які під час тертя
виконували роль твердого мастила, зменшуючи адгезійний складник
контактної взаємодії, що сприяло зниженню коефіцієнтів тертя, а отже,
зменшувало знос матеріалу.
За випробувань у аміаковмісному середовищі на поверхні покриттів
формувалися щільно зв’язані з поверхнею плівки, що гальмували корозію,
створюючи передумови для підвищення коефіцієнта тертя
Ключові слова: порошковий дріт, електродугові покриття, ламельна
структура, хімічна мікрогетерогенність, поруватість, корозійна тривкість,
абразивна зносостійкість, адгезія, корозивні середовища.
