Page 5 - дисертація Головчук
P. 5

5

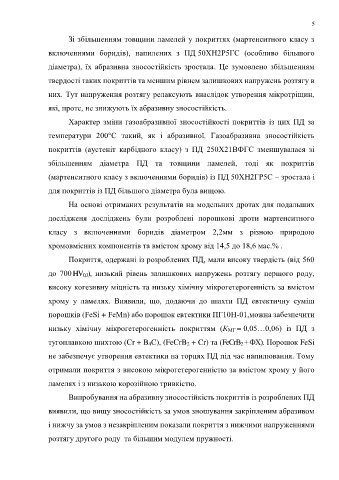

                         Зі збільшенням товщини ламелей у покриттях (мартенситного класу з

                  включеннями  боридів),  напилених  з  ПД 50ХН2Р5ГС  (особливо  більшого

                  діаметра),  їх  абразивна  зносостійкість  зростала.  Це  зумовлено  збільшенням

                  твердості таких покриттів та меншим рівнем залишкових напружень розтягу в

                  них. Тут напруження розтягу релаксують внаслідок утворення мікротріщин,

                  які, проте, не знижують їх абразивну зносостійкість.

                         Характер  зміни  газоабразивної  зносостійкості  покриттів  із  цих  ПД  за

                  температури  200°С  такий,  як  і  абразивної.  Газоабразивна  зносостійкість

                  покриттів  (аустеніт  карбідного  класу)  з  ПД  250Х21ВФГС  зменшувалася  зі

                  збільшенням  діаметра  ПД  та  товщини  ламелей,  тоді  як  покриттів

                  (мартенситного класу з включеннями боридів) із ПД 50ХН2ГР5С – зростала і

                  для покриттів із ПД більшого діаметра була вищою.

                         На основі отриманих результатів на модельних дротах для подальших

                  дослідженя  досліджень  були  розроблені  порошкові  дроти  мартенситного

                  класу  з  включеннями  боридів  діаметром  2,2мм  з  різною  природою

                  хромовмісних компонентів та вмістом хрому від 14,5 до 18,6 мас.% .

                         Покриття, одержані із розроблених ПД, мали високу твердість (від 560

                  до  700 HV 0,3),  низький  рівень  залишкових  напружень  розтягу  першого  роду,

                  високу когезивну міцність та низьку хімічну мікрогетерогенність за вмістом

                  хрому  у  ламелях.  Виявили,  що,  додаючи  до  шихти  ПД  евтектичну  суміш

                  порошків (FeSi + FeMn) або порошок евтектики ПГ10Н-01,можна забезпечити

                  низьку  хімічну  мікрогетерогенність  покриттям  (К МГ = 0,05…0,06)  із  ПД  з

                  тугоплавкою шихтою (Cr + B 4C), (FeCrB 2 + Cr) та (FeCrB 2 + ФХ). Порошок FeSi

                  не забезпечує утворення евтектики на торцях ПД під час напилювання. Тому

                  отримали покриття з високою мікрогетерогенністю за вмістом хрому у його

                  ламелях і з низькою корозійною тривкістю.

                         Випробування на абразивну зносостійкість покриттів із розроблених ПД

                  виявили, що вищу зносостійкість за умов зношування закріпленим абразивом

                  і нижчу за умов з незакріпленим показали покриття з нижчими напруженнями

                  розтягу другого роду  та більшим модулем пружності.
   1   2   3   4   5   6   7   8   9   10
