174

а) б)

в) г)

д) е)

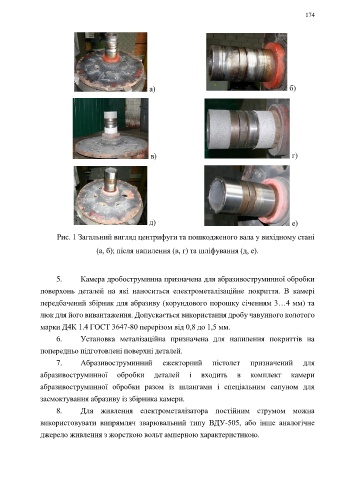

Рис. 1 Загальний вигляд центрифуги та пошкодженого вала у вихідному стані

(а, б); після напилення (в, г) та шліфування (д, е).

5. Камера дробоструминна призначена для абразивоструминної обробки

поверхонь деталей на які наноситься електрометалізаційне покриття. В камері
передбачений збірник для абразиву (корундового порошку січенням 3…4 мм) та

люк для його вивантаження. Допускається використання дробу чавунного колотого

марки Д4К 1.4 ГОСТ 3647-80 перерізом від 0,8 до 1,5 мм.
6. Установка металізаційна призначена для напилення покриттів на

попередньо підготовлені поверхні деталей.
7. Абразивоструминний ежекторний пістолет призначений для

абразивоструминної обробки деталей і входить в комплект камери

абразивоструминної обробки разом із шлангами і спеціальним сапуном для
засмоктування абразиву із збірника камери.

8. Для живлення електрометалізатора постійним струмом можна

використовувати випрямляч зварювальний типу ВДУ-505, або інше аналогічне
джерело живлення з жорсткою вольт амперною характеристикою.
