Page 80 - Дисертація_Борух

80

млині (тиск водню (PH 2) 0,15 МПа, частота обертання камери (υ) 200 об/хв,

тривалість помелу (τ) 1 год).

3.5.2 Особливості протікання процесу ГДДР у розмеленому сплаві

Nd 11,7Fe 81,1Zr 1,2B 6 та його пресовках.

Оскільки хімічна активність порошку, а відповідно і здатність

окислюватись, напряму залежить від його дисперсності, на прикладі сплаву
Nd 11,7Fe 81,1Zr 1,2B 6 досліджено вплив умов ГДДР на зміну фазового стану як

порошків, так і їх пресовок.

Порошок сплаву Nd 11,7Fe 81,1Zr 1,2B 6 мелений за частоти обертання 200 об

хв. протягом 1 год. обробляли методом солід-ГДДР за температури 760 С

під тиском водню 0,05 МПа. За нагріву у вакуумі від 760С до 840С

виникають термодинамічні умови сприятливі для рекомбінації продуктів
диспропорціонування у початкову феромагнітну фазу Nd 2(Fe,Zr) 14B.

За даними РФА встановлено, що в результаті обробки мелених

порошків за режимом солід-ГДДР за тиску водню 0,05 МПа та температури

840 °С, фазовий склад продуктів взаємодії відповідає вихідному, однак

змінюється кількісне співвідношення між складовими, кількість заліза
зростає до 51 об.%, а феромагнітної фази знижується до 49 об. % (рис. 3.11,

табл. 3.3). NZ14

I, в.од. Nd (Fe,Zr) B 
14
2
 -Fe


 
 
    
        
 
30 35 40 45 50 55 60 65 70
2(Fe K )


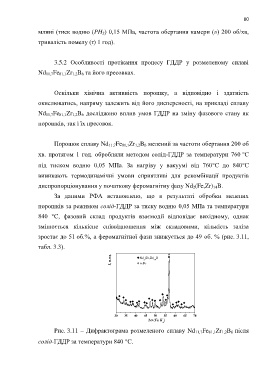

Рис. 3.11 – Дифрактограма розмеленого сплаву Nd 11,7Fe 81,1Zr 1,2B 6 після

солід-ГДДР за температури 840 °С.
