Page 77 - Дисертація_Борух

77

феромагнетна фаза. Внаслідок помелу, в ній підвищується концентрація

дефектів кристалічної ґратки, зокрема утворюються тріщини та міжзеренні

межі. Потім сплав піддають воднево-вакуумному обробленню, під час якого
відбуваються ініційовані воднем фазові перетворювання –

диспропорціонування і рекомбінування. Після оброблення отримують

наноструктурований анізотропний порошок.

За такою схемою досліджували леговані цирконієм сплави неодим-

залізо-бор.
Після помелу в водні сплав Nd 11,7Fe 81,1Zr 1,2B 6 розпався на порошок,

частинки якого мають розмір в діапазоні від кількох до 10-30 мкм (рис. 3.7).

Поверхня всіх кількохмікронних частинок вкрита дрібними частинками

(рис. 3.7 в, г).

а б

в г

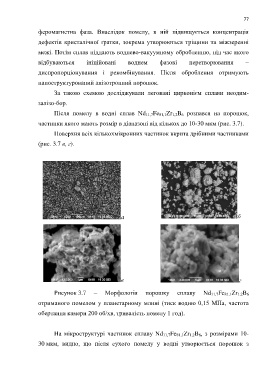

Рисунок 3.7 – Морфологія порошку сплаву Nd 11,7Fe 81,1Zr 1,2B 6

отриманого помелом у планетарному млині (тиск водню 0,15 МПа, частота

обертання камери 200 об/хв, тривалість помелу 1 год).

На мікроструктурі частинок сплаву Nd 11,7Fe 81,1Zr 1,2B 6, з розмірами 10-

30 мкм, видно, що після сухого помелу у водні утворюється порошок з
