Page 76 - Дисертація_Борух

76

термічного аналізу (ДТА), рентгенівського фазового аналізу (РФА) і

сканівної електронної мікроскопії (СЕМ). Після солід-ГДДР у сплаві

Nd 11,7Fe 82,3B 6 (сплав без цирконію) розмір зерен фази Nd 2Fe 14B є 200 нм (Рис.

3.6 а).

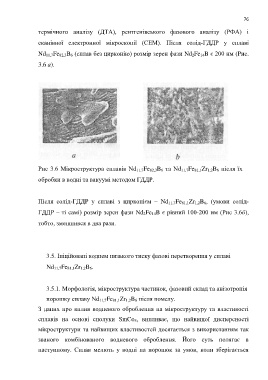

Рис 3.6 Мікроструктура сплавів Nd 11,7Fe 82,3B 6 та Nd 11,7Fe 81,1Zr 1,2B 6 після їх

обробки в водні та вакуумі методом ГДДР.

Після солід-ГДДР у сплаві з цирконієм – Nd 11,7Fe 81,1Zr 1,2B 6, (умови солід-

ГДДР – ті самі) розмір зерен фази Nd 2Fe 14B є рівний 100-200 нм (Рис 3.6б),

тобто, зменшився в два рази.

3.5. Ініційовані воднем низького тиску фазові перетворення у сплаві

Nd 11,7Fe 81,1Zr 1,2B 6.

3.5.1. Морфологія, мікроструктура частинок, фазовий склад та анізотропія

порошку сплаву Nd 11,7Fe 81,1Zr 1,2B 6 після помелу.

З даних про вплив водневого оброблення на мікроструктуру та властивості
сплавів на основі сполуки SmCo 5, випливає, що найвищої дисперсності

мікроструктури та найвищих властивостей досягається з використанням так

званого комбінованого водневого оброблення. Його суть полягає в

наступному. Сплав мелють у водні на порошок за умов, коли зберігається
