Page 79 - Дисертація_Борух

79

В результаті помелу сплаву Nd 11,7Fe 81,1Zr 1,2B 6 у водні за тиску 0,15 МПа

з частотою обертання камери млина 200 об/хв. впродовж 1 год. утворюється

порошок, який окрім феромагнітної фази Nd 2(Fe,Zr) 14B містить 13 % заліза
(рис. 3.9). Даний порошок складається з анізотропних частинок, про що

свідчить зростання інтенсивності окремих піків феромагнітної фази

внаслідок орієнтування, під впливом магнітного поля, частинок-

монокристалів кристалографічною віссю с в одному напрямку (рис. 3.10).
NZ08

I, в.од. Nd (Fe,Zr) B
14
2
 -Fe





 
  


  
 

  
  
30 35 40 45 50 55 60 65 70
2(Fe K )


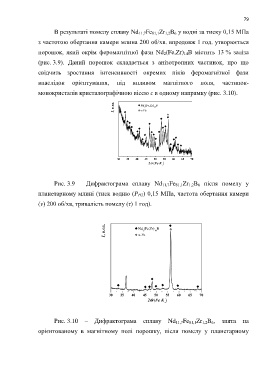

Рис. 3.9 – Дифрактограма сплаву Nd 11,7Fe 81,1Zr 1,2B 6 після помелу у

планетарному млині (тиск водню (P H2) 0,15 МПа, частота обертання камери

(ν) 200 об/хв, тривалість помелу (τ) 1 год).
NZ08txt

I, в.од. Nd (Fe,Zr) B 

14
2
 -Fe


  
   
30 35 40 45 50 55 60 65 70
2(Fe K )


Рис. 3.10 – Дифрактограма сплаву Nd 11,7Fe 81,1Zr 1,2B 6, знята на

орієнтованому в магнітному полі порошку, після помелу у планетарному
