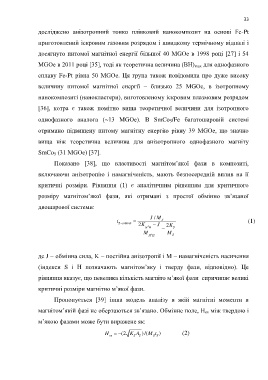

Page 33 - Дисертація_Борух

33

досліджено анізотропний тонко плівковий нанокомпозит на основі Fe-Pt

приготовлений іскровим газовим розрядом і швидкому термічному відпалі і

досягнуто питомої магнітної енергії більшої 40 МGOе в 1998 році [27] і 54

МGOе в 2011 році [35], тоді як теоретична величина (BH) max для однофазного

сплаву Fe-Pt рівна 50 МGOе. Ця група також повідомила про дуже високу

величину питомої магнітної енергії – близько 25 МGOе, в ізотропному

нанокомпозиті (нанокластери), виготовленому іскровим плазмовим розрядом

[36], котра є також помітно вища теоретичної величини для ізотропного

однофазного аналога (13 МGOе). В SmCo 5/Fe багатошаровій системі

отримано підвищену питому магнітну енергію рівну 39 МGOе, що значно

вища ніж теоретична величина для анізотропного однофазного магніту

SmCo 5 (31 МGOе) [37].

Показано [38], що властивості магнітом’якої фази в композиті,

включаючи анізотропію і намагніченість, мають безпосередній вплив на її

критичні розміри. Рівняння (1) є аналітичним рішенням для критичного

розміру магнітом’якої фази, які отримані з простої обмінно зв’язаної

двошарової системи:

J / M
t S critical  S (1)
t 

2K
H H J  2K S
M M
t
H H S

де J – обмінна сила, K – постійна анізотропії і М – намагніченість насичення

(індекси S і H позначають магнітом’яку і тверду фази, відповідно). Це

рівняння вказує, що невелика кількість магніто м’якої фази спричиняє великі

критичні розміри магнітно м’якої фази.

Пропонується [39] інша модель аналізу в якій магнітні моменти в

магнітом’якій фазі не обертаються зв’язано. Обмінне поле, H ex між твердою і

м’якою фазами може бути виражене як:

H   (2 K A S )/(M t (2)
)
ex
S S
S
