Page 37 - Дисертація_Борух

37

Методом SABM отримують нанорозмірні анізотропні частинки сплавів

різних систем: Sm-Co [49-52,54-63], Nd-Fe-B [64-70], PrCo 5 [71], Tb-Dy-Fe

[72], Tb-Fe-B [73],

YCo 5 [74]. Їх

орієнтують в

магнітному полі

(рис. 1.6): інтенсивність

дифракційних піків (0

0 l) орієнтованих

частинок сплавів

SmCo і NdFeB

підвищена [59].

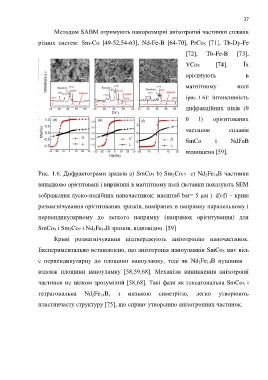

c) Nd 2Fe 14B частинки
Рис. 1.6. Дифрактограми зразків a) SmCo 5 b) Sm 2Co 17
випадково орієнтовані і вирівняні в магнітному полі (вставки показують SEM

зображення луско-подібних наночастинок: масштаб bar= 5 µм ). d)-f) – криві

розмагнічування орієнтованих зразків, виміряних в напрямку паралельному і

перпендикулярному до легкого напрямку (напрямок орієнтування) для

SmCo 5 і Sm 2Co 7 і Nd 2Fe 14B зразків, відповідно. [59]

Криві розмагнічування підтверджують анізотропію наночастинок.

Експериментально встановлено, що анізотропія наноуламків SmCo 5 має вісь

с перпендикулярну до площини наноуламку, тоді як Nd 2Fe 14B пушинки –

вздовж площини наноуламку [58,59,68]. Механізм виникнення анізотропії

частинок не цілком зрозумілий [58,68]. Такі фази як гексагональна SmCo 5 і

тетрагональна Nd 2Fe 14B, з низькою симетрією, легко утворюють

пластинчасту структуру [75], що сприяє утворенню анізотропних частинок.
