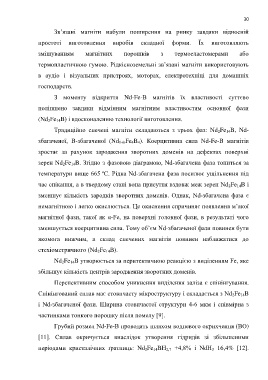

Page 30 - Дисертація_Борух

30

Зв’язані магніти набули поширення на ринку завдяки відносній

простоті виготовлення виробів складної форми. Їх виготовляють

змішуванням магнітних порошків з термоеластомерами або

термопластичною гумою. Рідкісноземельні зв’язані магніти використовують

в аудіо і візуальних пристроях, моторах, електротехніці для домашніх

господарств.

З моменту відкриття Nd-Fe-B магнітів їх властивості суттєво

поліпшено завдяки відмінним магнітним властивостям основної фази

(Nd 2Fe 14B) і вдосконаленню технології виготовлення.

Традиційно спечені магніти складаються з трьох фаз: Nd 2Fe 14B, Nd-

збагаченої, B-збагаченої (Nd 1+bFe 4B 4). Коерцитивна сила Nd-Fe-B магнітів

зростає за рахунок зародження зворотних доменів на дефектах поверхні

зерен Nd 2Fe 14B. Згідно з фазовою діаграмою, Nd-збагачена фаза топиться за

температури вище 665 ºС. Рідка Nd-збагачена фаза посилює ущільнення під

час спікання, а в твердому стані вона присутня вздовж меж зерен Nd 2Fe 14B і

зменшує кількість зародків зворотних доменів. Однак, Nd-збагачена фаза є

немагнітною і легко окислюється. Це окиснення спричиняє появлення м’якої

магнітної фази, такої як α-Fe, на поверхні головної фази, в результаті чого

зменшується коерцитивна сила. Тому об’єм Nd-збагаченої фази повинен бути

якомога нижчим, а склад спечених магнітів повинен наближатися до

стехіометричного (Nd 2Fe 14B).

Nd 2Fe 14B утворюється за перитектичною реакцією з виділенням Fe, яке

збільшує кількість центрів зародження зворотних доменів.

Перспективним способом уникнення виділення заліза є спінінгування.

Спінінгований сплав має стовпчасту мікроструктуру і складається з Nd 2Fe 14B

і Nd-збагаченої фази. Ширина стовпчастої структури 4-6 мкм і співмірна з

частинками тонкого порошку після помелу [9].

Грубий розмел Nd-Fe-B проводять шляхом водневого окрихчення (ВО)

[11]. Сплав окричується внаслідок утворення гідридів зі збільшеними

періодами кристалічних ґратниць: Nd 2Fe 14BH 2,7 +4,8% і NdH 3 16,4% [12].
