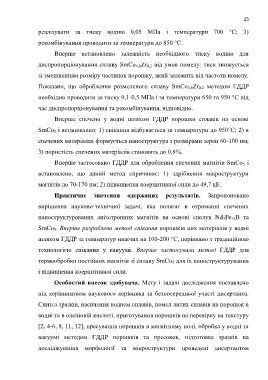

Page 25 - Дисертація_Борух
P. 25

25

                  реалізувати  за  тиску  водню  0,05  МПа  і  температури  700  °С;  3)

                  рекомбінування проводити за температури до 850 °С.

                         Вперше  встановлено  залежність  необхідного  тиску  водню  для

                  диспропорціонування сплаву SmCo 4,8Zr 0,2 від умов помелу: тиск знижується

                  зі зменшенням розміру частинок порошку, який залежить від частоти помелу.

                  Показано,  що  оброблення  розмеленого  сплаву  SmCo 4,8Zr 0,2  методом  ГДДР

                  необхідно проводити за тиску 0,1-0,5 МПа і за температури 650 та 950 °С під

                  час диспропорціонування та рекомбінування, відповідно.

                         Вперше  спечено  у  водні  шляхом  ГДДР  порошки  сплавів  на  основі

                  SmCo 5 і встановлено: 1) спікання відбувається за температури до 950°С; 2) в

                  спечених матеріалах формується наноструктура з розмірами зерен 60-100 нм;

                  3) пористість спечених матеріалів становить до 0,8%.

                         Вперше застосовано ГДДР для оброблення спечених магнітів SmCo 5 і

                  встановлено,  що  даний  метод  спричиняє:  1)  здрібнення  мікроструктури

                  магнітів до 70-170 нм; 2) підвищення коерцитивної сили до 49,7 кЕ.

                         Практичне  значення  одержаних  результатів.  Запропоновано

                  вирішення  науково-технічної  задачі,  яка  полягає  в  отриманні  спечених

                  наноструктурованих  анізотропних  магнітів  на  основі  сполук  Nd 2Fe 14B  та

                  SmCo 5. Вперше розроблено метод спікання порошків цих матеріалів у водні

                  шляхом ГДДР за температур нижчих на 100-200 °С, порівняно з традиційною

                  технологією  спікання  у  вакуумі.  Вперше  застосували  метод  ГДДР  для

                  термообробки постійних магнітів зі сплаву SmCo 5 для їх наноструктурування

                  і підвищення коерцитивної сили.

                         Особистий  внесок здобувача.  Мету  і  задачі дослідження  поставлено

                  під  керівництвом наукового керівника  за безпосередньої участі  дисертанта.

                  Синтез зразків, насичення воднем сплавів, помел литих сплавів на порошок в

                  водні та в олеїновій кислоті, приготування порошків на перевірку на текстуру

                  [2, 4-6, 8, 11, 12], пресування порошків в магнітному полі, обробка у водні та

                  вакуумі  методом  ГДДР  порошків  та  пресовок,  підготовка  зразків  на

                  досліджування  морфології  та  мікроструктури  проведені  дисертантом
   20   21   22   23   24   25   26   27   28   29   30
