Page 21 - Avtoreferat_Boruch

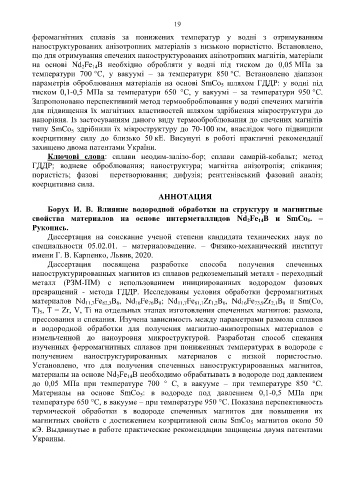

19

феромагнітних сплавів за понижених температур у водні з отримуванням
наноструктурованих анізотропних матеріалів з низькою пористістю. Встановлено,
що для отримування спечених наноструктурованих анізотропних магнітів, матеріали
на основі Nd Fe B необхідно обробляти у водні під тиском до 0,05 МПа за
2
14
температури 700 °C, у вакуумі – за температури 850 °С. Встановлено діапазон
параметрів оброблювання матеріалів на основі SmCo шляхом ГДДР: у водні під
5
тиском 0,1-0,5 МПа за температури 650 °С, у вакуумі – за температури 950 °C.
Запропоновано перспективний метод термооброблювання у водні спечених магнітів
для підвищення їх магнітних властивостей шляхом здрібнення мікроструктури до
нанорівня. Із застосуванням даного виду термооброблювання до спечених магнітів
типу SmCo здрібнили їх мікроструктуру до 70-100 нм, внаслідок чого підвищили
5
коерцитивну силу до близько 50 кЕ. Висунуті в роботі практичні рекомендації
захищено двома патентами України.
Ключові слова: сплави неодим-залізо-бор; сплави самарій-кобальт; метод
ГДДР; водневе оброблювання; наноструктура; магнітна анізотропія; спікання;
пористість; фазові перетворювання; дифузія; рентгенівський фазовий аналіз;
коерцитивна сила.

АННОТАЦИЯ

Борух И. В. Влияние водородной обработки на структуру и магнитные
свойства материалов на основе интерметаллидов Nd Fe B и SmCo . –
2
5
14
Рукопись.
Диссертация на соискание ученой степени кандидата технических наук по
специальности 05.02.01. – материаловедение. – Физико-механический институт
имени Г. В. Карпенко, Львив, 2020.
Диссертация посвящена разработке способа получения спеченных
наноструктурированных магнитов из сплавов редкоземельный металл - переходный
металл (РЗМ-ПМ) с использованием инициированных водородом фазовых
превращений - метода ГДДР. Исследованы условия обработки ферромагнитных
материалов Nd 11,7 Fe 82,3 B , Nd Fe B ; Nd 11,7 Fe 81,1 Zr B , Nd Fe 73,9 Zr B и Sm(Co,
76
1,2
6
16
8
16
2,1
6
8
T) , T = Zr, V, Ti на отдельных этапах изготовления спеченных магнитов: размола,
5
прессования и спекания. Изучена зависимость между параметрами размола сплавов
и водородной обработки для получения магнитно-анизотропных материалов с
измельченной до наноуровня микроструктурой. Разработан способ спекания
изученных ферромагнитных сплавов при пониженных температурах в водороде с
получением наноструктурированных материалов с низкой пористостью.
Установлено, что для получения спеченных наноструктурированных магнитов,
материалы на основе Nd Fe B необходимо обрабатывать в водороде под давлением
14
2
до 0,05 МПа при температуре 700 ° C, в вакууме – при температуре 850 °С.
Материалы на основе SmCo : в водороде под давлением 0,1-0,5 МПа при
5
температуре 650 °С, в вакууме – при температуре 950 °C. Показана перспективность
термической обработки в водороде спеченных магнитов для повышения их
магнитных свойств с достижением коэрцитивной силы SmCo магнитов около 50
5
кЭ. Выдвинутые в работе практические рекомендации защищены двумя патентами
Украины.
