Page 16 - Avtoreferat_Boruch
P. 16
14
а в SmCo
5
Sm O (C)
2
3
І, в.о. б І, в.о.
80
40 60 2 , град 100 120 140

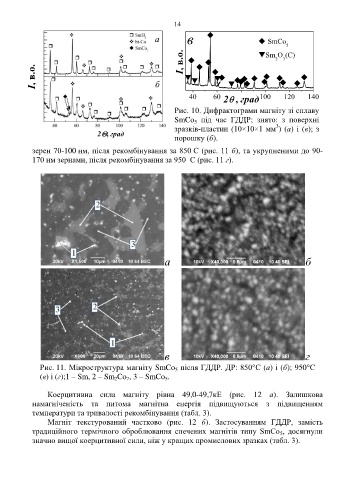

Рис. 10. Дифрактограми магніту зі сплаву
SmCo під час ГДДР; знято: з поверхні
5
3
зразків-пластин (10×10×1 мм ) (а) і (в); з
2 , град
порошку (б).
зерен 70-100 нм, після рекомбінування за 850 С (рис. 11 б), та укрупненими до 90-
170 нм зернами, після рекомбінування за 950 С (рис. 11 г).
а б
в г
Рис. 11. Мікроструктура магніту SmCo після ГДДР. ДР: 850°С (а) і (б); 950°С
5
(в) і (г);1 – Sm, 2 – Sm Co , 3 – SmCo .
5
2
7
Коерцитивна сила магніту рівна 49,0-49,7кЕ (рис. 12 а). Залишкова
намагніченість та питома магнітна енергія підвищуються з підвищенням
температури та тривалості рекомбінування (табл. 3).
Магніт текстурований частково (рис. 12 б). Застосуванням ГДДР, замість
традиційного термічного оброблювання спечених магнітів типу SmCo , досягнули
5
значно вищої коерцитивної сили, ніж у кращих промислових зразках (табл. 3).
