Page 18 - Avtoreferat_Boruch
P. 18

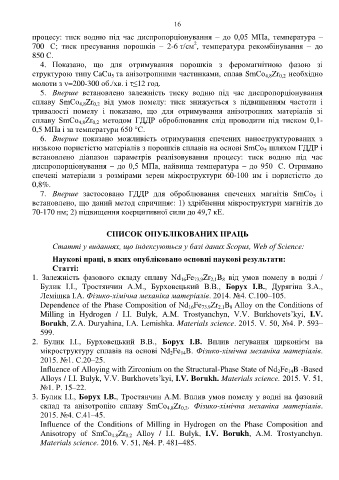

16
процесу: тиск водню під час диспропорціонування – до 0,05 МПа, температура –
2
700 С; тиск пресування порошків – 2-6 т/см , температура рекомбінування – до
850 С.
4. Показано, що для отримування порошків з феромагнітною фазою зі
структурою типу CaCu та анізотропними частинками, сплав SmCo Zr необхідно
5
4,8
0,2
молоти з =200-300 об./хв. і ≤12 год.
5. Вперше встановлено залежність тиску водню під час диспропорціонування
сплаву SmCo Zr від умов помелу: тиск знижується з підвищенням частоти і
0,2
4,8
тривалості помелу і показано, що для отримування анізотропних матеріалів зі
сплаву SmCo Zr методом ГДДР оброблювання слід проводити під тиском 0,1-
0,2
4,8
0,5 МПа і за температури 650 °С.
6. Вперше показано можливість отримування спечених наноструктурованих з
низькою пористістю матеріалів з порошків сплавів на основі SmCo шляхом ГДДР і
5
встановлено діапазон параметрів реалізовування процесу: тиск водню під час
диспропорціонування – до 0,5 МПа, найвища температура – до 950 С. Отримано
спечені матеріали з розмірами зерен мікроструктури 60-100 нм і пористістю до
0,8%.
7. Вперше застосовано ГДДР для оброблювання спечених магнітів SmCo і
5
встановлено, що даний метод спричиняє: 1) здрібнення мікроструктури магнітів до
70-170 нм; 2) підвищення коерцитивної сили до 49,7 кЕ.
СПИСОК ОПУБЛІКОВАНИХ ПРАЦЬ
Статті у виданнях, що індексуються у базі даних Scopus, Web of Science:
Наукові праці, в яких опубліковано основні наукові результати:
Статті:
1. Залежність фазового складу сплаву Nd Fe 73,9 Zr B від умов помелу в водні /
2,1
8
16
Булик І.І., Тростянчин А.М., Бурховецький В.В., Борух І.В., Дурягіна З.А.,
Лемішка І.А. Фізико-хімічна механіка матеріалів. 2014. №4. С.100–105.
Dependence of the Phase Composition of Nd Fe 73.9 Zr B Alloy on the Conditions of
16
8
2.1
Milling in Hydrogen / І.І. Bulyk, А.М. Trostyanchyn, V.V. Burkhovets’kyi, І.V.
Borukh, Z.А. Duryahina, І.А. Lemishka. Materials science. 2015. V. 50, №4. P. 593–
599.
2. Булик І.І., Бурховецький В.В., Борух І.В. Вплив легування цирконієм на
мікроструктуру сплавів на основі Nd Fe B. Фізико-хімічна механіка матеріалів.
14
2
2015. №1. С.20–25.
Influence of Alloying with Zirconium on the Structural-Phase State of Nd Fe B -Based
2
14
Alloys / І.І. Bulyk, V.V. Burkhovets’kyi, І.V. Borukh. Materials science. 2015. V. 51,
№1. P. 15–22.
3. Булик І.І., Борух І.В., Тростянчин А.М. Вплив умов помелу у водні на фазовий
склад та анізотропію сплаву SmCo Zr . Фізико-хімічна механіка матеріалів.
4,8
0,2
2015. №4. С.41–45.
Influence of the Conditions of Milling in Hydrogen on the Phase Composition and
Anisotropy of SmCo Zr Alloy / І.І. Bulyk, І.V. Borukh, А.М. Trostyanchyn.
0.2
4.8
Materials science. 2016. V. 51, №4. P. 481–485.
