Page 17 - Avtoreferat_Boruch

15

1,0 0,8
Магнітна індукція, B, Тл -0,2 2 1 Магнітна індукція, B, Тл -0,2
0,8
0,6
0,6
0,4
0,4
0,2
0,2
0,0
0,0
-0,4
-0,4
-0,6
-0,8
-0,8
-1,0 3 а -0,6 H_I_ H II б
-100 -80 -60 -40 -20 0 20 40 60 80 100 -100 -80 -60 -40 -20 0 20 40 60 80 100
Напруженість магнітного поля, H, кЕ Напруженість магнітного поля, H, кЕ

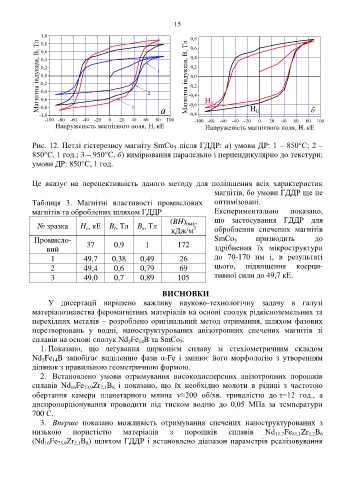

Рис. 12. Петлі гістерезису магніту SmCo після ГДДР: а) умови ДР: 1 – 850°С; 2 –
5
850°С, 1 год.; 3 – 950°С, б) вимірювання паралельно і перпендикулярно до текстури;
умови ДР: 850°С, 1 год.

Це вказує на перспективність даного методу для поліпшення всіх характеристик
магнітів, бо умови ГДДР ще не

Таблиця 3. Магнітні властивості промислових оптимізовані.
магнітів та оброблених шляхом ГДДР Експериментально показано,
(BH) , що застосування ГДДР для
max
№ зразка H , кЕ B , Тл B , Тл кДж/м 3 оброблення спечених магнітів
r
c
s
Промисло- 37 0,9 1 172 SmCo 5 призводить до
вий здрібнення їх мікроструктури
1 49,7 0,38 0,49 26 до 70-170 нм і, в результаті
2 49,4 0,6 0,79 69 цього, підвищення коерци-
3 49,0 0,7 0,89 105 тивної сили до 49,7 кЕ.

ВИСНОВКИ
У дисертації вирішено важливу науково-технологічну задачу в галузі
матеріалознавства феромагнітних матеріалів на основі сполук рідкісноземельних та
перехідних металів – розроблено оригінальний метод отримання, шляхом фазових
перетворювань у водні, наноструктурованих анізотропних спечених магнітів зі
сплавів на основі сполук Nd Fe B та SmCo .
14
5
2
1. Показано, що легування цирконієм сплаву зі стехіометричним складом
Nd Fe B запобігає виділенню фази α-Fe і змінює його морфологію з утворенням
2
14
ділянок з правильною геометричною формою.
2. Встановлено умови отримування високодисперсних анізотропних порошків
сплавів Nd Fe 73,9 Zr B і показано, що їх необхідно молоти в рідині з частотою
2,1
16
8
обертання камери планетарного млина ≈200 об/хв. тривалістю до =12 год., а
диспропорціонування проводити під тиском водню до 0,05 МПа за температури
700 С.
3. Вперше показано можливість отримування спечених наноструктурованих з
низькою пористістю матеріалів з порошків сплавів Nd 11,7 Fe 81,1 Zr B
6
1,2
(Nd Fe 73,9 Zr B ) шляхом ГДДР і встановлено діапазон параметрів реалізовування
2,1
8
16
