Page 40 - NYRKOVA_AREF
P. 40
38

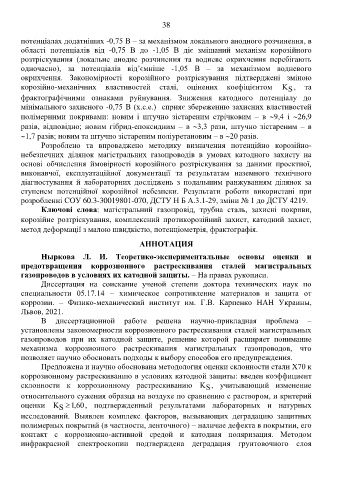

потенціалах додатніших -0,75 В – за механізмом локального анодного розчинення, в
області потенціалів від -0,75 В до -1,05 В діє змішаний механізм корозійного
розтріскування (локальне анодне розчинення та водневе окрихчення перебігають
одночасно), за потенціалів від’ємніше -1,05 В – за механізмом водневого
окрихчення. Закономірності корозійного розтріскування підтверджені зміною
корозійно-механічних властивостей сталі, оцінених коефіцієнтом K , та
S
фрактографічними ознаками руйнування. Зниження катодного потенціалу до
мінімального захисного -0,75 В (х.с.е.) сприяє збереженню захисних властивостей
полімерними покривами: новим і штучно зістареним стрічковим – в 9,4 і 26,9
разів, відповідно; новим гібрид-епоксидним – в 3,3 рази, штучно зістареним – в
1,7 разів; новим та штучно зістареним поліуретановим – в 20 разів.
Розроблено та впроваджено методику визначення потенційно корозійно-
небезпечних ділянок магістральних газопроводів в умовах катодного захисту на
основі обчислення ймовірності корозійного розтріскування за даними проектної,
виконавчої, експлуатаційної документації та результатам наземного технічного
діагностування й лабораторних досліджень з подальшим ранжуванням ділянок за
ступенем потенційної корозійної небезпеки. Результати роботи використані при
розробленні СОУ 60.3-30019801-070, ДСТУ Н Б А.3.1-29, зміни № 1 до ДСТУ 4219.
Ключові слова: магістральний газопровід, трубна сталь, захисні покриви,
корозійне розтріскування, комплексний протикорозійний захист, катодний захист,
метод деформації з малою швидкістю, потенціометрія, фрактографія.
АННОТАЦИЯ
Ныркова Л. И. Теоретико-экспериментальные основы оценки и
предотвращения коррозионного растрескивания сталей магистральных
газопроводов в условиях их катодной защиты. – На правах рукописи.
Диссертация на соискание ученой степени доктора технических наук по
специальности 05.17.14 – химическое сопротивление материалов и защита от
коррозии. – Физико-механический институт им. Г.В. Карпенко НАН Украины,
Львов, 2021.
В диссертационной работе решена научно-прикладная проблема –
установлены закономерности коррозионного растрескивания сталей магистральных
газопроводов при их катодной защите, решение которой расширяет понимание
механизма коррозионного растрескивания магистральных газопроводов, что
позволяет научно обосновать подходы к выбору способов его предупреждения.
Предложена и научно обоснована методология оценки склонности стали Х70 к
коррозионному растрескиванию в условиях катодной защиты: введен коэффициент
склонности к коррозионному растрескиванию K , учитывающий изменение
S
относительного сужения образца на воздухе по сравнению с раствором, и критерий
оценки K , 1 60, подтвержденный результатами лабораторных и натурных
S
исследований. Выявлен комплекс факторов, вызывающих деградацию защитных
полимерных покрытий (в частности, ленточного) – наличие дефекта в покрытии, его
контакт с коррозионно-активной средой и катодная поляризация. Методом
инфракрасной спектроскопии подтверждена деградация грунтовочного слоя
