Page 39 - NYRKOVA_AREF

37

практичний семінар студентів, аспірантів і молодих учених «Прикладні аспекти
електрохімічного аналізу», присвячені 100-річчю Національної академії наук
України: збірник наукових праць в 2-х частинах (м. Львів, 4-7 червня 2018 р.),
частина 1. А. О. Омельчук, Р. Є. Гладишевський, О. В. Решетняк (ред.). Львів. 2018.
С. 26–28.
16. Гаврилішина О. В., Ниркова Л. І., Борисенко Ю. В. Корозійне
розтріскування трубної сталі за сумісного впливу корозійного середовища та
наведеного захисного потенціалу. Наукові розробки молоді на сучасному етапі: тези
доповідей XVII Всеукраїнської наукової конференції молодих вчених та студентів
(26-27 квітня 2018 р. Київ). Київ : КНУТД, 2018. Т. 2: Мехатронні системи і
комп'ютерні технології. Ресурсозбереження та охорона навколишнього середовища.
С. 611–612.

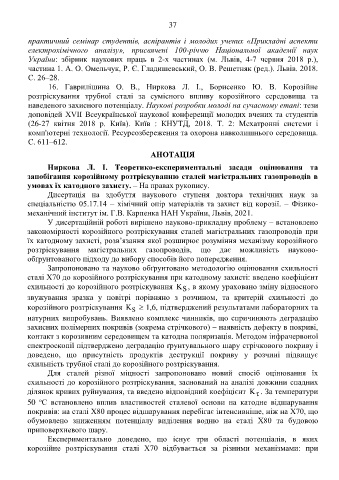

АНОТАЦІЯ

Ниркова Л. І. Теоретико-експериментальні засади оцінювання та
запобігання корозійному розтріскуванню сталей магістральних газопроводів в
умовах їх катодного захисту. – На правах рукопису.
Дисертація на здобуття наукового ступеня доктора технічних наук за
спеціальністю 05.17.14 – хімічний опір матеріалів та захист від корозії. – Фізико-
механічний інститут ім. Г.В. Карпенка НАН України, Львів, 2021.
У дисертаційній роботі вирішено науково-прикладну проблему – встановлено
закономірності корозійного розтріскування сталей магістральних газопроводів при
їх катодному захисті, розв’язання якої розширює розуміння механізму корозійного
розтріскування магістральних газопроводів, що дає можливість науково-
обґрунтованого підходу до вибору способів його попередження.
Запропоновано та науково обґрунтовано методологію оцінювання схильності
сталі Х70 до корозійного розтріскування при катодному захисті: введено коефіцієнт
схильності до корозійного розтріскування K , в якому ураховано зміну відносного
S
звужування зразка у повітрі порівняно з розчином, та критерій схильності до
корозійного розтріскування K  1,6, підтверджений результатами лабораторних та
S
натурних випробувань. Виявлено комплекс чинників, що спричиняють деградацію
захисних полімерних покривів (зокрема стрічкового) – наявність дефекту в покриві,
контакт з корозивним середовищем та катодна поляризація. Методом інфрачервоної
спектроскопії підтверджено деградацію ґрунтувального шару стрічкового покриву і
доведено, що присутність продуктів деструкції покриву у розчині підвищує
схильність трубної сталі до корозійного розтріскування.
Для сталей різної міцності запропоновано новий спосіб оцінювання їх
схильності до корозійного розтріскування, заснований на аналізі довжини спадних
ділянок кривих руйнування, та введено відповідний коефіцієнт K . За температури
τ
о
50 С встановлено вплив властивостей сталевої основи на катодне відшарування
покривів: на сталі Х80 процес відшарування перебігає інтенсивніше, ніж на Х70, що
обумовлено зниженням потенціалу виділення водню на сталі Х80 та будовою
приповерхневого шару.
Експериментально доведено, що існує три області потенціалів, в яких
корозійне розтріскування сталі Х70 відбувається за різними механізмами: при
