18
лазерного випромінювання з довжиною хвилі 450 нм на поверхні фериту та перліту
(рис. 16). Під час електролітичного наводнювання у приповерхневих шарах армко-
заліза концентрація водню перевищує рівноважну, і він накопичується у дефектах
структури, утворюючи блістери.
в
а б г

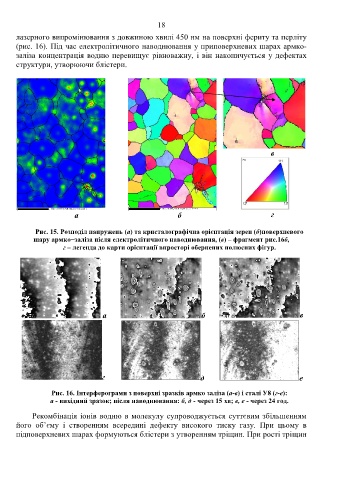

Рис. 15. Розподіл напружень (а) та кристалографічна орієнтація зерен (б)поверхневого
шару армко−заліза після електролітичного наводнювання, (в) – фрагмент рис.16б,
г – легенда до карти орієнтації впросторі обернених полюсних фігур.
a б в
г д е
Рис. 16. Інтерферограми з поверхні зразків армко заліза (а-в) і сталі У8 (г-е):
а - вихідний зразок; після наводнювання: б, д - через 15 хв; в, е - через 24 год.
Рекомбінація іонів водню в молекулу супроводжується суттєвим збільшенням
його об’єму і створенням всередині дефекту високого тиску газу. При цьому в
підповерхневих шарах формуються блістери з утворенням тріщин. При рості тріщин
