Page 4 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 4

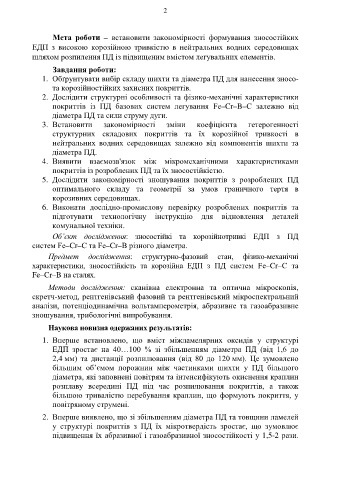

2
Мета роботи – встановити закономірності формування зносостійких
ЕДП з високою корозійною тривкістю в нейтральних водних середовищах
шляхом розпилення ПД із підвищеним вмістом легувальних елементів.
Завдання роботи:
1. Обґрунтувати вибір складу шихти та діаметра ПД для нанесення зносо-
та корозійностійких захисних покриттів.
2. Дослідити структурні особливості та фізико-механічні характеристики
покриттів із ПД базових систем легування Fe–Cr–B–C залежно від
діаметра ПД та сили струму дуги.
3. Встановити закономірності зміни коефіцієнта гетерогенності
структурних складових покриттів та їх корозійної тривкості в
нейтральних водних середовищах залежно від компонентів шихти та
діаметра ПД.
4. Виявити взаємозв'язок між мікромеханічними характеристиками
покриттів із розроблених ПД та їх зносостійкістю.
5. Дослідити закономірності зношування покриттів з розроблених ПД
оптимального складу та геометрії за умов граничного тертя в
корозивних середовищах.
6. Виконати дослідно-промислову перевірку розроблених покриттів та
підготувати технологічну інструкцію для відновлення деталей
комунальної техніки.
Об’єкт дослідження: зносостійкі та корозійнотривкі ЕДП з ПД
систем Fe–Cr–C та Fe–Cr–B різного діаметра.
Предмет дослідження: структурно-фазовий стан, фізико-механічні
характеристики, зносостійкість та корозійна ЕДП з ПД систем Fe–Cr–C та
Fe–Cr–B на сталях.
Методи дослідження: сканівна електронна та оптична мікроскопія,
скретч-метод, рентгенівський фазовий та рентгенівський мікроспектральний
аналізи, потенціодинамічна вольтамперометрія, абразивне та газоабразивне
зношування, трибологічні випробування.
Наукова новизна одержаних результатів:
1. Вперше встановлено, що вміст міжламелярних оксидів у структурі
ЕДП зростає на 40…100 % зі збільшенням діаметра ПД (від 1,6 до
2,4 мм) та дистанції розпилювання (від 80 до 120 мм). Це зумовлено
більшим об’ємом порожнин між частинками шихти у ПД більшого
діаметра, які заповнені повітрям та інтенсифікують окиснення краплин
розплаву всередині ПД під час розпилювання покриттів, а також
більшою тривалістю перебування краплин, що формують покриття, у
повітряному струмені.
2. Вперше виявлено, що зі збільшенням діаметра ПД та товщини ламелей
у структурі покриттів з ПД їх мікротвердість зростає, що зумовлює
підвищення їх абразивної і газоабразивної зносостійкості у 1,5-2 рази.
