Page 13 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 13
11
Для зразків 38ХН3МФА у воді потенціал падає на 30% в той час, як у ЗОРс
зростає на 33%, а ЗОРр та ЗОРн – до 17% та 7% відповідно (рис. 7б).
а) б)

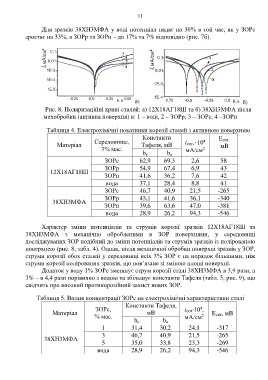

Рис. 8. Поляризаційні криві сталей: а) 12Х18АГ18Ш та б) 38ХН3МФА після
мехобробки (активна поверхня) в: 1 – воді, 2 – ЗОРр, 3 – ЗОРс, 4 –ЗОРн
Таблиця 4. Електрохімічні показники корозії сталей з активною поверхнею
Константи Еcor
4
Матеріал Середовище, Тафеля, мВ іcor,·10 мВ
3% мас. мА/см
2
b к b a
ЗОРс 62,9 69,3 2,6 58
ЗОРр 54,9 67,4 6,9 43
12Х18АГ18Ш
ЗОРн 41,6 36,2 7,6 42
вода 37,1 28,4 8,8 41
ЗОРс 46,7 40,9 21,5 -265
ЗОРр 43,1 41,6 36,1 -340
38ХН3МФА
ЗОРн 39,6 63,6 47,0 -381
вода 28,9 26,2 94,3 -546
Характер зміни потенціалів та струмів корозії зразків 12Х18АГ18Ш та
38ХН3МФА з механічно обробленими в ЗОР поверхнями, у середовищі
досліджуваних ЗОР подібний до зміни потенціалів та струмів зразків із полірованою
поверхнею (рис. 8, табл. 4). Однак, після механічної обробки поверхні зразків у ЗОР,
струми корозії обох сталей у середовищі всіх 3% ЗОР є на порядок більшими, ніж
струми корозії полірованих зразків, що пов’язане зі зміною площі поверхні.
Додаток у воду 1% ЗОРс зменшує струм корозії сталі 38ХН3МФА в 3,9 рази, а
3% – в 4,4 рази порівняно з водою та збільшує константи Тафеля (табл. 5, рис. 9), що
свідчить про високий протикорозійний захист нових ЗОР.
Таблиця 5. Вплив концентрації ЗОРс на електрохімічні характеристики сталі
Константи Тафеля,
4
ЗОРс, іcor∙10 ,
Матеріал мВ Еcor, мВ
% мас. мА/см
2
b к b a
1 31,4 30,2 24,1 -317
3 46,7 40,9 21,5 -265
38ХН3МФА
5 35,0 33,8 23,3 -269
вода 28,9 26,2 94,3 -546
