179

разів. Гарячий струмінь газу виривається із сопла пальника із надзвуковою

швидкістю. Порошок, який напилюється, може подаватись трубкою в камеру

згоряння та направлятись по центру сопла рис., або вводитись в сопло за

камерою згоряння рис. В першому випадку необхідно застосовувати складні за

конструкцією дозатори, які подають порошок під тиском інертного газу. В

другому випадку порошок із дозатора засмоктується у сопло під дією

пониженого тиску, який виникає у соплі. В цьому випадку використовують

прості за конструкцією дозатори порошків.

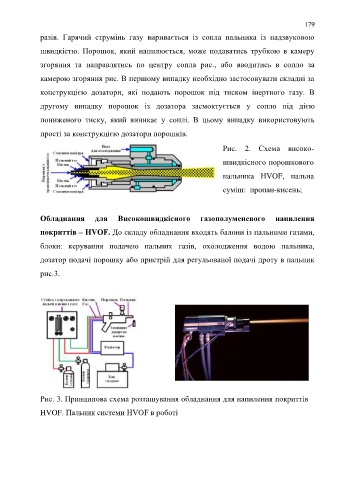

Рис. 2. Схема високо-

швидкісного порошкового

пальника HVOF, пальна

суміш: пропан-кисень;

Обладнання для Високошвидкісного газополуменевого напилення

покриттів – HVOF. До складу обладнання входять балони із пальними газами,

блоки: керування подачею пальних газів, охолодження водою пальника,

дозатор подачі порошку або пристрій для регульованої подачі дроту в пальник

рис.3.

Рис. 3. Принципова схема розташування обладнання для напилення покриттів

HVOF. Пальник системи HVOF в роботі
