176

ВСТУП

Технологічна інструкція визначає основні технологічні операції по

відновленню або захисту нових клапанів форграйферів машин офсетного

плоского друку від абразивного зношування. Клапани форграйферів машин

офсетного друку забезпечують передачу аркушів паперу в процесі друку на

машинах офсетного плоского друку. На кінцях клапанів нанесена насічка для

кращого захоплення аркуша паперу. Клапани форграйферів виготовляють із

сталі з наступним гальванічним хромуванням для забезпечення високої

зносостійкості. В процесі експлуатації насічка на клапанах швидко зношується

внаслідок чого подача аркушів подається із збоями рис. 1.

Місця абразивного зношування на

клапанах форграйфера

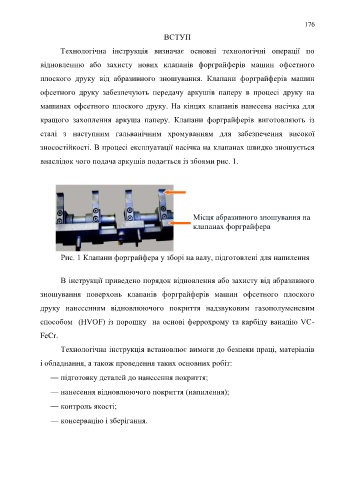

Рис. 1 Клапани форграйфера у зборі на валу, підготовлені для напилення

В інструкції приведено порядок відновлення або захисту від абразивного

зношування поверхонь клапанів форграйферів машин офсетного плоского
друку нанесенням відновлюючого покриття надзвуковим газополуменевим

способом (HVOF) із порошку на основі феррохрому та карбіду ванадію VC-

FeCr.

Технологічна інструкція встановлює вимоги до безпеки праці, матеріалів

і обладнання, а також проведення таких основних робіт:

— підготовку деталей до нанесення покриття;

— нанесення відновлюючого покриття (напилення);

— контроль якості;

— консервацію і зберігання.
