Page 319 - dyser_Stankevych

319

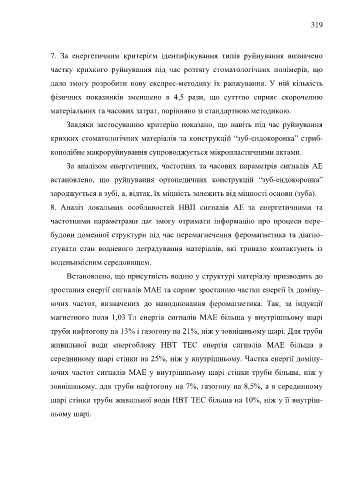

7. За енергетичним критерієм ідентифікування типів руйнування визначено

частку крихкого руйнування під час розтягу стоматологічних полімерів, що

дало змогу розробити нову експрес-методику їх ранжування. У ній кількість

фізичних показників зменшено в 4,5 рази, що суттєво сприяє скороченню

матеріальних та часових затрат, порівняно зі стандартною методикою.

Завдяки застосуванню критерію показано, що навіть під час руйнування

крихких стоматологічних матеріалів та конструкцій “зуб-ендокоронка” стриб-

коподібне макроруйнування супроводжується мікропластичними актами.

За аналізом енергетичних, частотних та часових параметрів сигналів АЕ

встановлено, що руйнування ортопедичних конструкцій “зуб-ендокоронка”

зароджується в зубі, а, відтак, їх міцність залежить від міцності основи (зуба).

8. Аналіз локальних особливостей НВП сигналів АЕ за енергетичними та

частотними параметрами дає змогу отримати інформацію про процеси пере-

будови доменної структури під час перемагнечення феромагнетика та діагно-

стувати стан водневого деградування матеріалів, які тривало контактують із
воденьвмісним середовищем.

Встановлено, що присутність водню у структурі матеріалу призводить до
зростання енергії сигналів МАЕ та сприяє зростанню частки енергії їх доміну-

ючих частот, визначених до наводнювання феромагнетика. Так, за індукції
магнетного поля 1,03 Тл енергія сигналів МАЕ більша у внутрішньому шарі

труби нафтогону на 13% і газогону на 21%, ніж у зовнішньому шарі. Для труби

живильної води енергоблоку НВТ ТЕС енергія сигналів МАЕ більша в

серединному шарі стінки на 25%, ніж у внутрішньому. Частка енергії доміну-

ючих частот сигналів МАЕ у внутрішньому шарі стінки труби більша, ніж у

зовнішньому, для труби нафтогону на 7%, газогону на 8,5%, а в серединному

шарі стінки труби живильної води НВТ ТЕС більша на 10%, ніж у її внутріш-

ньому шарі.
