Page 317 - dyser_Stankevych

317

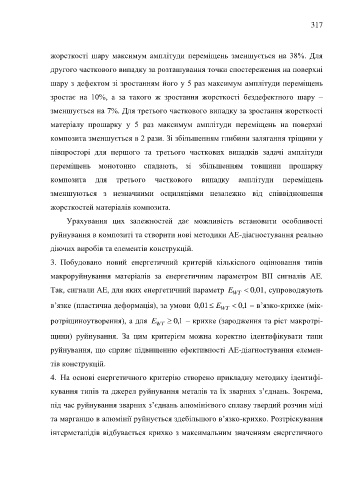

жорсткості шару максимум амплітуди переміщень зменшується на 38%. Для

другого часткового випадку за розташування точки спостереження на поверхні

шару з дефектом зі зростанням його у 5 раз максимум амплітуди переміщень

зростає на 10%, а за такого ж зростання жорсткості бездефектного шару –

зменшується на 7%. Для третього часткового випадку за зростання жорсткості

матеріалу прошарку у 5 раз максимум амплітуди переміщень на поверхні

композита зменшується в 2 рази. Зі збільшенням глибини залягання тріщини у

півпросторі для першого та третього часткових випадків задачі амплітуди

переміщень монотонно спадають, зі збільшенням товщини прошарку

композита для третього часткового випадку амплітуди переміщень

зменшуються з незначними осциляціями незалежно від співвідношення

жорсткостей матеріалів композита.

Урахування цих залежностей дає можливість встановити особливості

руйнування в композиті та створити нові методики АЕ-діагностування реально

діючих виробів та елементів конструкцій.
3. Побудовано новий енергетичний критерій кількісного оцінювання типів

макроруйнування матеріалів за енергетичним параметром ВП сигналів АЕ.
Так, сигнали АЕ, для яких енергетичний параметр E WT  , 0 01, супроводжують

в’язке (пластична деформація), за умови 01,0  E WT  1 , 0 – в’язко-крихке (мік-

ротріщиноутворення), а для E WT  1 , 0 – крихке (зародження та ріст макротрі-

щини) руйнування. За цим критерієм можна коректно ідентифікувати типи

руйнування, що сприяє підвищенню ефективності АЕ-діагностування елемен-

тів конструкцій.

4. На основі енергетичного критерію створено прикладну методику ідентифі-

кування типів та джерел руйнування металів та їх зварних з’єднань. Зокрема,

під час руйнування зварних з’єднань алюмінієвого сплаву твердий розчин міді

та марганцю в алюмінії руйнується здебільшого в’язко-крихко. Розтріскування

інтерметалідів відбувається крихко з максимальним значенням енергетичного
