Page 318 - dyser_Stankevych

318

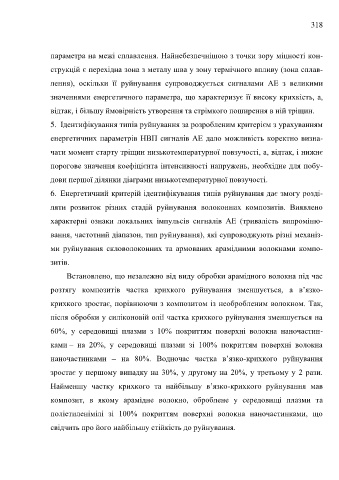

параметра на межі сплавлення. Найнебезпечнішою з точки зору міцності кон-

струкцій є перехідна зона з металу шва у зону термічного впливу (зона сплав-

лення), оскільки її руйнування супроводжується сигналами АЕ з великими

значеннями енергетичного параметра, що характеризує її високу крихкість, а,

відтак, і більшу ймовірність утворення та стрімкого поширення в ній тріщин.

5. Ідентифікування типів руйнування за розробленим критерієм з урахуванням

енергетичних параметрів НВП сигналів АЕ дало можливість коректно визна-

чати момент старту тріщин низькотемпературної повзучості, а, відтак, і нижнє

порогове значення коефіцієнта інтенсивності напружень, необхідне для побу-

дови першої ділянки діаграми низькотемпературної повзучості.

6. Енергетичний критерій ідентифікування типів руйнування дає змогу розді-

ляти розвиток різних стадій руйнування волоконних композитів. Виявлено

характерні ознаки локальних імпульсів сигналів АЕ (тривалість випроміню-

вання, частотний діапазон, тип руйнування), які супроводжують різні механіз-

ми руйнування скловолоконних та армованих арамідними волокнами компо-
зитів.

Встановлено, що незалежно від виду обробки арамідного волокна під час
розтягу композитів частка крихкого руйнування зменшується, а в’язко-

крихкого зростає, порівнюючи з композитом із необробленим волокном. Так,
після обробки у силіконовій олії частка крихкого руйнування зменшується на

60%, у середовищі плазми з 10% покриттям поверхні волокна наночастин-

ками – на 20%, у середовищі плазми зі 100% покриттям поверхні волокна

наночастинками – на 80%. Водночас частка в’язко-крихкого руйнування

зростає у першому випадку на 30%, у другому на 20%, у третьому у 2 рази.

Найменшу частку крихкого та найбільшу в’язко-крихкого руйнування мав

композит, в якому арамідне волокно, оброблене у середовищі плазми та

поліетиленімілі зі 100% покриттям поверхні волокна наночастинками, що

свідчить про його найбільшу стійкість до руйнування.
