84

внутрішній поверхні, а на рис. 3.1в – скінченно-елементну сітку з локальним

згущенням у зоні вершини тріщини. Локальне згущення сітки забезпечує

коректне відтворення високих градієнтів гідростатичних напружень, пластичної

деформації та концентрації водню поблизу вершини тріщини.

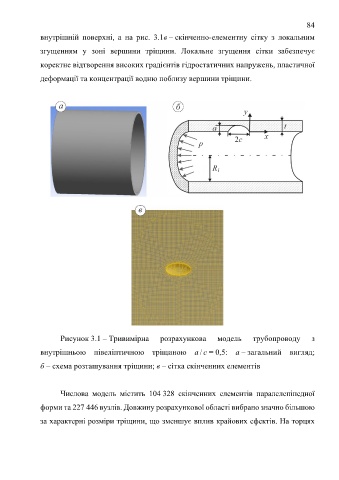

Рисунок 3.1 – Тривимірна розрахункова модель трубопроводу з

внутрішньою півеліптичною тріщиною a / c = 0,5: а – загальний вигляд;
б – схема розташування тріщини; в – сітка скінченних елементів

Числова модель містить 104 328 скінченних елементів паралелепіпедної

форми та 227 446 вузлів. Довжину розрахункової області вибрано значно більшою

за характерні розміри тріщини, що зменшує вплив крайових ефектів. На торцях
