Page 121 - DISS_NYRKOVA

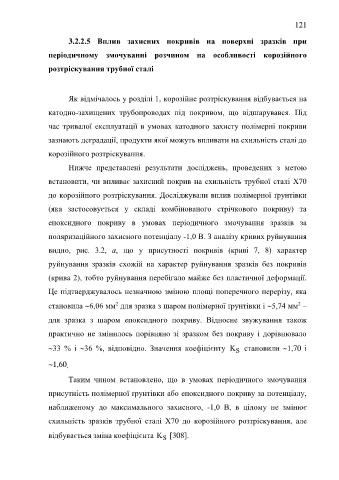

121

3.2.2.5 Вплив захисних покривів на поверхні зразків при

періодичному змочуванні розчином на особливості корозійного

розтріскування трубної сталі

Як відмічалось у розділі 1, корозійне розтріскування відбувається на

катодно-захищених трубопроводах під покривом, що відшарувався. Під

час тривалої експлуатації в умовах катодного захисту полімерні покриви

зазнають деградації, продукти якої можуть впливати на схильність сталі до

корозійного розтріскування.

Нижче представлені результати досліджень, проведених з метою

встановити, чи впливає захисний покрив на схильність трубної сталі Х70

до корозійного розтріскування. Досліджували вплив полімерної ґрунтівки

(яка застосовується у складі комбінованого стрічкового покриву) та

епоксидного покриву в умовах періодичного змочування зразків за

поляризаційного захисного потенціалу -1,0 В. З аналізу кривих руйнування

видно, рис. 3.2, а, що у присутності покривів (криві 7, 8) характер

руйнування зразків схожій на характер руйнування зразків без покривів

(крива 2), тобто руйнування перебігало майже без пластичної деформації.

Це підтверджувалось незначною зміною площі поперечного перерізу, яка

2
2
становила 6,06 мм для зразка з шаром полімерної ґрунтівки і 5,74 мм –
для зразка з шаром епоксидного покриву. Відносне звужування також

практично не змінилось порівняно зі зразком без покриву і дорівнювало

33 % і 36 %, відповідно. Значення коефіцієнту K S становили 1,70 і

1,60
.
Таким чином встановлено, що в умовах періодичного змочування

присутність полімерної ґрунтівки або епоксидного покриву за потенціалу,

наближеному до максимального захисного, -1,0 В, в цілому не змінює

схильність зразків трубної сталі Х70 до корозійного розтріскування, але

відбувається зміна коефіцієнта K 308.
S
