Page 4 - Thesis_Lavrys
P. 4
4

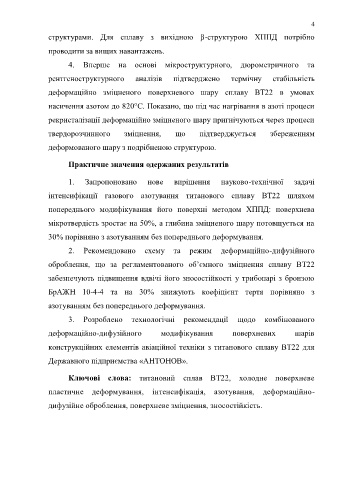

структурами. Для сплаву з вихідною β-структурою ХППД потрібно
проводити за вищих навантажень.
4. Вперше на основі мікроструктурного, дюрометричного та
рентгеноструктурного аналізів підтверджено термічну стабільність
деформаційно зміцненого поверхневого шару сплаву ВТ22 в умовах
насичення азотом до 820°С. Показано, що під час нагрівання в азоті процеси
рекристалізації деформаційно зміцненого шару пригнічуються через процеси
твердорозчинного зміцнення, що підтверджується збереженням
деформованого шару з подрібненою структурою.
Практичне значення одержаних результатів
1. Запропоновано нове вирішення науково-технічної задачі
інтенсифікації газового азотування титанового сплаву ВТ22 шляхом
попереднього модифікування його поверхні методом ХППД: поверхнева
мікротвердість зростає на 50%, а глибина зміцненого шару потовщується на
30% порівняно з азотуванням без попереднього деформування.
2. Рекомендовано схему та режим деформаційно-дифузійного
оброблення, що за регламентованого об’ємного зміцнення сплаву ВТ22
забезпечують підвищення вдвічі його зносостійкості у трибопарі з бронзою
БрАЖН 10-4-4 та на 30% знижують коефіцієнт тертя порівняно з
азотуванням без попереднього деформування.
3. Розроблено технологічні рекомендації щодо комбінованого
деформаційно-дифузійного модифікування поверхневих шарів
конструкційних елементів авіаційної техніки з титанового сплаву ВТ22 для
Державного підприємства «АНТОНОВ».
Ключові слова: титановий сплав ВТ22, холодне поверхневе
пластичне деформування, інтенсифікація, азотування, деформаційно-
дифузійне оброблення, поверхневе зміцнення, зносостійкість.
